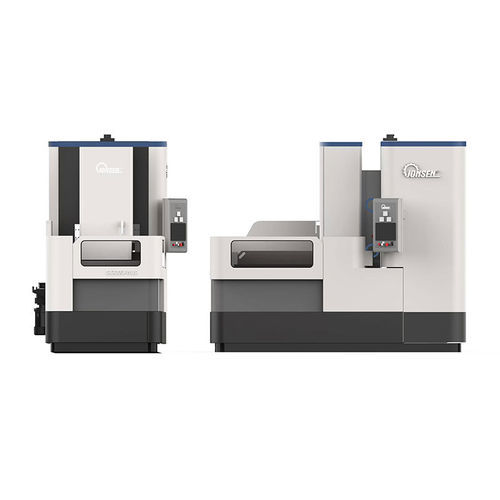

Lixadeira de cinta larga SAG1000

estacionáriaelétricade velocidade variável

Resumo do produto
Combina o processo de retificação em estado frio com correia abrasiva larga de alta eficiência e as características de precisão das máquinas de retificação convencionais para processamento superficial de alto rendimento e precisão.

• A série SAG foi desenvolvida para retificação de superfície de alta eficiência e precisão em cinco categorias de materiais: DUROS, FINOS, FRÁGEIS, MACIOS, ADERENTES. Exemplos: substratos cerâmicos, carbeto de silício, quartzo, cristal, carbono-cerâmico, materiais semicondutores, titânio, zircônio, materiais magnéticos, etc.
• A série SAG oferece rendimento significativamente superior às retificadoras com rebolo, mantendo desempenho de precisão comparável.
• Retificação em estado frio com baixa concentração de tensões controla deformação e desprendimento de bordas para melhorar rendimento, aumentar a produtividade e reduzir sucata. Precisão plana < 5 µm e rugosidade < 0,4 µm.

Retificadora de superfície com correia abrasiva larga e mesa rotativa - série SAG

• Cabeçote de correia abrasiva larga de alta precisão combinado com mesa rotativa hidrostática para retificação em estado frio eficiente e de alta precisão.
• Cama da máquina em fundição HT300, otimizada por FEA e submetida a tratamentos de recozimento/envelhecimento para elevada estabilidade.
• Mesa rotativa hidrostática de alta rigidez com rigidez estática de 400 kg/µm — sem desgaste e estável.
• Guias lineares heavy-duty de grau CP e fusos de esferas de precisão em toda a máquina para garantir precisão de rotação e posicionamento.
• Software operacional desenvolvido internamente com interface ergonômica que permite alta automação e intervenção mínima do operador.
• Substituição rápida da correia abrasiva e mudança rápida entre tipos e granulações para trocas de produção ágeis.

Mesa rotativa hidrostática
Alta rigidez, alta precisão e grande capacidade de carga; precisão plana < 5 µm para garantir desempenho de processo consistente.

Cabeçote de correia abrasiva larga de alta precisão
Equipado com um fuso de retificação de precisão de alta rigidez com runout inferior a 1 µm. Velocidade linear da correia até 60 m/s com controlo de velocidade variável (VFD). Troca e ajuste rápido da correia em menos de um minuto para retificação em estado frio eficiente e estável.

Sistema de medição em processo
Sistema opcional de medição a laser em processo de alta precisão integrado com software algorítmico proprietário e controlo em malha fechada para permitir operação automatizada com mínima intervenção humana.

Ficha técnica

• Diâmetro da mesa rotativa: 1000 mm
• Capacidade de carga da mesa rotativa: 500 kg
• Velocidade da mesa rotativa: 20–60 rpm
• Espessura máxima da peça: 160 mm
• Velocidade máxima do fuso: 4500 rpm
• Tamanho da correia abrasiva larga: 300 x 2620 mm
• Área ocupada da máquina (CxLxA): 1500 x 3000 x 2800 mm
• Peso da máquina: 8000 kg
• Rigidez estática da mesa hidrostática: 400 kg/µm
• Velocidade linear da correia (máx): 60 m/s (ajustável VFD)

Configuração padrão / Configuração opcional

• Padrão: topo de mesa rotativa eletromagnético / Opcional: topo de mesa rotativa a vácuo
• Padrão: unidade de filtração tipo papel / Opcional: separador magnético de refrigerante & tanque
• Padrão: ferramenta de dressagem de correia abrasiva / Opcional: coletor de névoa
• Padrão: luz de trabalho / Opcional: sistema de medição em processo
• Padrão: caixa de ferramentas com ferramentas necessárias / Opcional: suporte de instalação para correia abrasiva larga

Especificações técnicas

• Modelo: SAG1000
• Diâmetro da mesa rotativa: 1000 mm
• Capacidade de carga da mesa rotativa: 500 kg
• Velocidade da mesa rotativa: 20–60 rpm
• Espessura máxima da peça: 160 mm
• Velocidade máxima do fuso: 4500 rpm
• Tamanho da correia abrasiva larga: 300 x 2620 mm
• Área ocupada da máquina (CxLxA): 1500 x 3000 x 2800 mm
• Peso da máquina: 8000 kg
• Rigidez estática da mesa hidrostática: 400 kg/µm
• Velocidade linear da correia (máx): 60 m/s (ajustável VFD)
