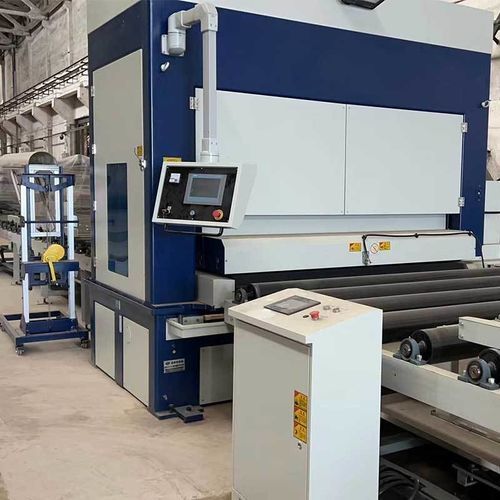

Máquina de lixamento/polimento para placas SG2050-WJS

para peças planaspara alumíniopara aço inoxidável

Visão geral do produto
O SG2050-WJS destina-se ao retificado de precisão até uma espessura definida e ao acabamento de superfícies de chapas inteiras ou peças de grande dimensão. Processa materiais como titânio, molibdénio, alumínio, aço inoxidável e aço carbono, controlando a rugosidade por meio de operação com correias abrasivas em ambiente húmido.

Princípio de funcionamento
A máquina utiliza um pórtico com mesa de trabalho reciprocante onde a peça é fixada. A mesa inteira desloca-se para a frente e para trás para que a peça passe por várias estações de trabalho. O movimento da mesa é acionado por guias lineares e fusos de esferas para garantir elevada precisão de posicionamento. A velocidade de avanço é ajustável entre 2 e 9 m/min.

Destaques

• Cabeçotes de correia abrasiva largos em estrutura de pórtico (1–4 estações) com elevação vertical servo-motorizada individual para posicionamento preciso e adaptação à espessura.
• Operação húmida com fluido de corte reciclado; bicos de pulverização de alta pressão e lâminas de ar na saída para remover pó metálico aderente e melhorar a limpeza da superfície.
• Unidade de filtração automática do fluido de corte integrada para reciclagem contínua e redução de manutenção.

Configuração opcional
Área de vácuo húmido parcial ou total na mesa de trabalho para requisitos específicos de fixação ou manuseio.

Ficha técnica
Largura máxima de trabalho: 1000 mm / 1300 mm / 1600 mm / 1900 mm
Comprimento mínimo de trabalho: 200 mm
Espessura máxima de trabalho: 100 mm
Comprimento máximo de trabalho: 3000 mm
Velocidade de alimentação da mesa: 2–9 m/min
Precisão de trabalho: ±0,03 mm
N.º de estações de trabalho: 1–4
Potência total: 300 kW
Peso da máquina: 20000 kgs
Dimensões da máquina: 13500 x 4200 x 2300 mm

Especificações técnicas

• Modelo: SG2050-WJS
• Modo de trabalho: Pórtico reciprocante com peça fixada
• Componentes de acionamento: Guia linear e fuso de esferas para a mesa de trabalho
• Intervalo de velocidade de alimentação: 2–9 m/min (ajustável)
• Posicionamento / precisão: ±0,03 mm
• Cabeçotes abrasivos: 1 a 4 cabeçotes de correia larga com elevação servomotorizada individual
• Operação: Processamento húmido com fluido de corte reciclado; inclui bicos de alta pressão e lâminas de ar para limpeza
• Filtração: Unidade automática de filtração do fluido de corte
• Opcional: Área de vácuo húmido parcial ou total na mesa de trabalho
• Materiais adequados: Titânio, molibdénio, alumínio, aço inoxidável, aço carbono
• Elétrico / potência: Potência instalada total ~300 kW
• Dimensões e peso: 13500 x 4200 x 2300 mm; aprox. 20000 kgs
