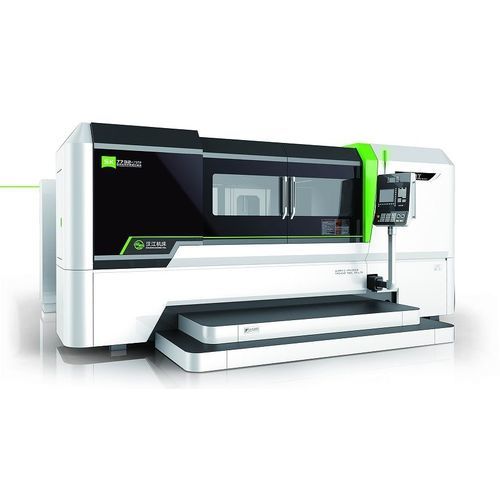

Retífica para peças a usinar SK7732×25TP

CNCde alta velocidadede 6 eixos

A máquina é principalmente utilizada para retificar roscas sem-fim toroidais com envolvimento plano e cónico 【Configuração do sistema CNC】 Os eixos programáveis são descritos como seguidores Eixo X: alimentação cruzada da cabeça de roda com escala de grade totalmente fechada Eixo Y: Ajuste de alta velocidade do acessório de moagem com escala de grade totalmente fechada Eixo Z: movimento longitudinal da mesa com escala da grelha totalmente fechada Eixo A: Regulação do ângulo de hélice com codificador angular totalmente fechado Eixo B: Rotação do cabeçote móvel com codificador angular totalmente fechado Eixo C: Rotação do mandril de trabalho com codificador angular de ciclo fechado A retificação de flancos do sem-fim pode ser efectuada através do movimento síncrono dos eixos X, Z, B e C 【Precisão de trabalho】 A precisão do verme toroidal envelopado pode ser de grau 5。 【Características técnicas】 1、Aplicando o princípio da distância do centro virtual, o ajuste da distância do centro e do círculo base pode ser feito através da definição de parâmetros。 2、Os dois flancos podem ser moídos em uma configuração。 3、Todos os ajustes estão em eixos servo, tão rápido, preciso e fácil。 4 、 Qualquer eixo servo para plataforma giratória ou ajuste do ângulo da hélice é acionado diretamente por um motor de torque, portanto, caracterizado pela precisão e longa vida útil。 5、Graças a um poderoso fuso de roda com um motor de ímã permanente embutido， e um equilíbrio preciso da roda, que apresentava pouca vibração, é obtida uma excelente qualidade de superfície。 6、A posição axial no plano central do sem-fim toroidal é determinada automaticamente com a ajuda de uma sonda de alinhamento
