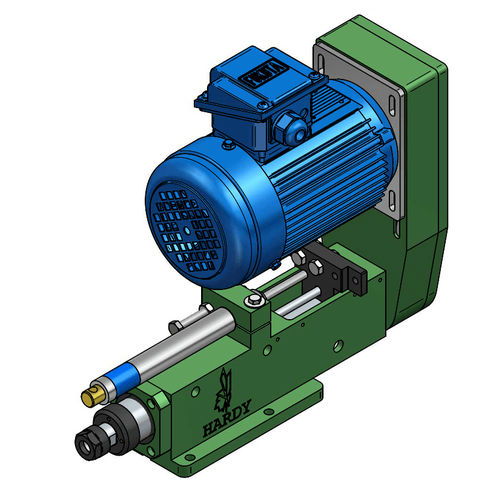

Cabeçote de furação para furação SD3A-ER16

de chanfrarpneumáticocom transmissão por correia

Visão geral do produto
A SD3 é uma unidade de cabeça de perfuração com alimentação automática projetada para operações de usinagem em linha. Possui amortecedor de óleo para alimentação por ar ou válvula hidráulica opcional para controlar a taxa de avanço. A precisão do nariz do fuso é < 0,003 mm e a capacidade máxima de perfuração atinge Ø 6 mm em material S45C. A unidade realiza perfuração, chanframento, escareamento e alargamento com alta repetibilidade.

Características

• Motor padrão AC trifásico 0,4 kW incluído; opção até 0,75 kW
• Transmissão por correia em velocidade fixa com correia Poly‑V
• Opções de cone do fuso: ER16, JT1, JT2
• Disponível em versão com servo para controlo de velocidade variável
• Sensores de proximidade OMRON fornecidos, com suporte
• Índice de proteção do motor AC: IP54

Aplicações

• Perfuração
• Chanframento
• Alargamento
• Escareamento

Especificações técnicas

• Tipo: Unidade de cabeça de perfuração com alimentação automática com amortecedor de óleo ou válvula hidráulica para controlo do avanço
• Precisão do nariz do fuso: < 0,003 mm
• Capacidade máxima de perfuração: até Ø 6 mm (material S45C)
• Motor (padrão): AC trifásico, 0,4 kW (opcional até 0,75 kW)
• Transmissão: Correia (Poly‑V), velocidade fixa; opção servo para velocidade variável
• Opções de cone do fuso: ER16, JT1, JT2
• Sensores: Chaves de proximidade OMRON fornecidas com suporte
• Proteção do motor: IP54
