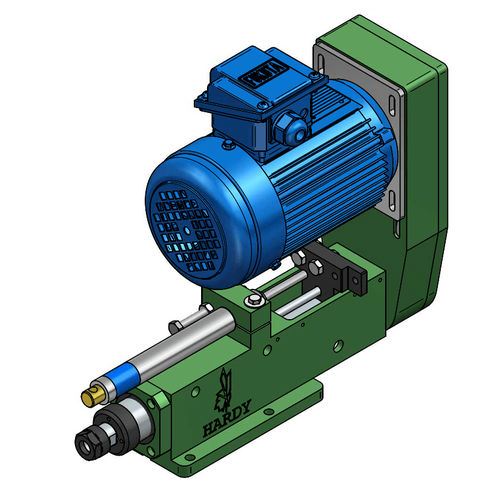

Cabeçote de furação para furação SD3-ER16

de chanfraracionado por motorcom transmissão por correia

Visão geral
O SD3 é um cabeçote de furação autoalimentado automatizado, projetado para estações de furação compactas e integração em máquinas CNC. Possui amortecedor de óleo para alimentação por ar ou válvula hidráulica para controlar a taxa de avanço. A precisão da face do fuso é < 0,003 mm e a capacidade máxima de furação é de 6 mm em S45C. A unidade realiza furação, chanframento, escareamento e alargamento, com opções de acionamento em velocidade fixa ou variável.

Características

• Motor AC trifásico standard 0,4 kW; opcional até 0,75 kW
• Transmissão por correia em velocidade fixa com correia Poly‑V
• Opções de cone de fuso: ER16, JT1, JT2
• Disponível com servo‑drive para velocidades variáveis
• Sensores de proximidade OMRON e suporte de montagem fornecidos
• Grau de proteção do motor de indução AC: IP54

Aplicações

• Furação
• Chanframento
• Alargamento/escareamento
• Escareamento

Especificações técnicas

• Modelo: SD3
• Precisão da face do fuso: < 0,003 mm
• Capacidade máxima de furação: 6 mm (material: S45C)
• Controle de alimentação: amortecedor de óleo para alimentação por ar ou válvula hidráulica
• Transmissão: por correia (correia Poly‑V), velocidade fixa; servo opcional para velocidades variáveis
• Motor (standard): AC trifásico 0,4 kW; opcional até 0,75 kW
• Opções de cone de fuso: ER16, JT1, JT2
• Sensores: sensores de proximidade OMRON e suporte fornecidos
• Grau de proteção do motor: IP54
