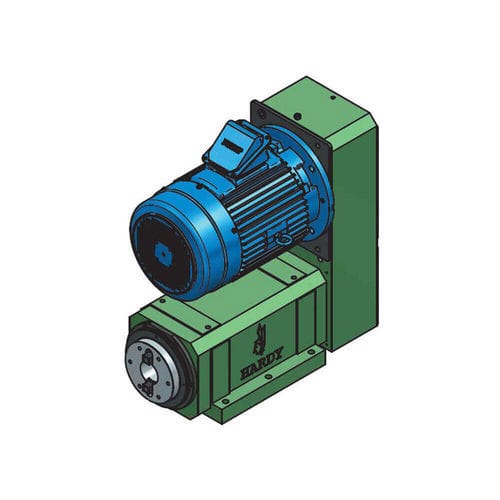

Cabeçote de mandrilar de precisão S150

para usinagem pesadapara trabalhar metal

Visão geral
O alojamento do fuso S150 é uma peça fundida em FC30, usinada com precisão por mandrilamento e retífica. O eixo do fuso é em aço ligado e submetido a tratamento térmico por alta frequência. Rolamentos de precisão SKF (Alemanha), NSK (Japão) e Taiwan TPI são montados para manter a precisão da face do fuso em 0,002 mm ou menos. A velocidade máxima do fuso é 1800 RPM, adequada para montagem em mesas servo CNC ou mesas de avanço hidráulicas para aplicações de usinagem pesada.

Características

• Motor AC trifásico padrão 15 kW incluído; opcional até 45 kW
• Transmissão por correia em configuração de velocidade fixa com correia dentada
• Taper do fuso NT50 disponível
• Opção para acionamento servo com velocidade variável
• Grau de proteção do motor de indução AC: IP54
• Motor com caixa de redução disponível mediante solicitação

Desenhos / Imagens adicionais
Desenhos dimensionais e de especificação são fornecidos como imagens em alta resolução na documentação do produto (desenhos técnicos disponíveis na seção de especificações do produto).

Especificações técnicas

• Modelo: S150
• Material do alojamento do fuso: fundição FC30, usinada, mandrilada e retificada
• Material do fuso: aço ligado com tratamento térmico por alta frequência
• Rolamentos: SKF (Alemanha), NSK (Japão), Taiwan TPI
• Precisão da face do fuso: 0,002 mm ou menos
• Velocidade máxima do fuso: 1800 RPM
• Motor padrão: AC trifásico 15 kW (opcional até 45 kW)
• Tipo de acionamento: correia com correia dentada (velocidade fixa); opção servo para velocidade variável
• Taper do fuso: NT50 disponível
• Grau de proteção do motor: IP54
• Motor com caixa de redução: disponível mediante solicitação
