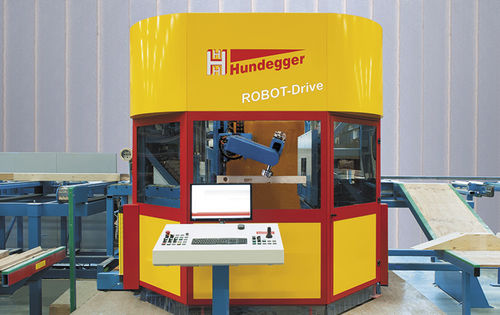

Centro de usinagem de 3 eixos ROBOT-Drive series

universalpara madeirade alta precisão

Visão geral
O ROBOT-Drive é um centro de usinagem para encaixes em madeira que combina uma unidade ROBOT patentada de 6 eixos com um dispositivo superior de serra/ranhura/marcação a 5 eixos, permitindo o processamento das seis faces numa única passagem. O conceito modular permite configurações individuais e atualizações no local conforme as necessidades de produção.

Características principais

• Unidade ROBOT patenteada de 6 eixos para usinagem das seis faces sem virar a peça
• Dispositivo superior de serra/ranhura/marcação a 5 eixos para aumento de produção
• Trocador de ferramentas com capacidade para até 24 ferramentas
• Design modular para adaptação e retrofit no local
• Opções funcionais: unidades de furação, cortador de ranhuras, sistema de rotulagem e impressora, esteira para peças curtas, lubrificação central, ecrã de descarga
• Pacote de aumento de desempenho (RD) disponível

Três versões básicas

• ROBOT-Drive 450 — gama de processamento 20 x 60 a 300 x 450 mm: máquina base para carpintaria
• ROBOT-Drive 650 — gama 20 x 60 a 300 x 650 mm: para secções maiores
• ROBOT-Drive 1300 — gama 20 x 60 a 300 x 1.300 mm: para vigas laminadas e CLT

Destaques

• Tecnologia de 6 eixos = usinagem das 6 faces numa única passagem
• Até 24 ferramentas no carregador para maior flexibilidade
• Dispositivo combinado de 5 eixos para maior débito
• Secções desde 20 x 60 mm até 300 x 1.300 mm (consoante a versão)
• Personalizável e passível de atualização

Unidades e opções

• Fuso ROBOT padrão: 12 kW, velocidade variável 0–12.000 rpm
• Fuso opcional de alto desempenho refrigerado a água: 29 kW, até 15.000 rpm
• Dispositivo superior 5 eixos (serra/ranhura/marcação): 13 kW
• Opções adicionais: unidades de furação, cortador de ranhuras, sistema de rotulagem e impressora, esteira para peças curtas, lubrificação central, ecrã adicional

Automação e manipulação de material
O ROBOT-Drive suporta alimentação automática com correntes de lâminas em aço inoxidável com buffer, permitindo colocar várias peças para alimentação automática. Pode ser instalado um elevador hidráulico antes da entrada para alimentação contínua e nivelada. As peças acabadas são empurradas para pontos de descarga revestidos a plástico com guiadores de ejeção; elementos de corrente ajudam no transporte de peças pesadas. Os pontos de descarga podem ser substituídos por um transportador transversal.
Resíduos e cavacos são recolhidos num canal de eliminação e empurrados por um empurrador transversal integrado; existem opções para alimentação a um triturador ou transportador inclinado e para separação de restos e cavacos. A máquina pode ser montada diretamente no piso de betão ou instalada com o sistema de eliminação numa fosse sob a zona de processamento para reduzir a altura de carga/descarga.

Software
CAMBIUM® 3D da Hundegger é a plataforma integrada de programação e preparação de trabalhos. O CAMBIUM oferece interfaces orientadas ao trabalho em madeira, cálculos automatizados, relatórios claros e interfaces IT standard, funcionando como plataforma comum para máquinas e sistemas Hundegger.

Exemplos de processamento e capacidades
O ROBOT-Drive executa acabamentos, ranhuras, furações, fresagens, cortes e marcações com elevada precisão e qualidade de superfície até qualidade visual. Operações típicas — serrar, ranhurar, furar, encaixes em cauda de andorinha e outras operações de carpintaria — são realizadas numa única passagem sem virar a peça.

Características / especificações técnicas

• Modelo: ROBOT-Drive (versões 450, 650, 1300)
• Intervalo de secções: de 20 x 60 mm até 300 x 1.300 mm (consoante a versão)
• Fuso ROBOT padrão: 12 kW, 0–12.000 rpm
• Fuso opcional de alto desempenho: 29 kW refrigerado a água, até 15.000 rpm
• Dispositivo 5 eixos (serra/ranhura/marcação): 13 kW
• Robot 6 eixos com trocador de ferramentas: até 24 ferramentas
• Processamento: 6 faces numa única passagem (sem rotação)
• Design modular e possibilidade de retrofit
• Opções de automação: alimentação automática, elevador hidráulico, pontos de descarga, sistemas de evacuação de cavacos
• Opções de desempenho: esteira para peças curtas, lubrificação central, ecrãs adicionais, pacote RD
• Software: CAMBIUM® 3D (Hundegger)
