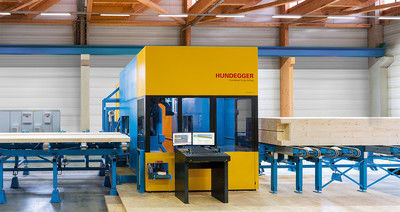

Centro de usinagem de 6 eixos ROBOT-Max

verticalpara madeirarobótico

Visão geral do produto
O desempenho, a versatilidade e a flexibilidade do ROBOT-Max, combinados com o software Hundegger CAMBIUM, estabelecem um novo padrão na produção de madeira maciça. O ROBOT-Max amplia a capacidade de processamento 6 eixos da Hundegger, permitindo usinagem em passagem única de peças até 610 x 1.300 mm e opções modulares para maiores necessidades de capacidade.

O ROBOT-Max

• Variante ROBOT-Max 1300: processa seções de 20 x 60 mm até 610 x 1.300 mm.
• Usinagem em passagem única das seis faces sem giro da peça.
• Conceito modular e altamente personalizável para adaptar-se a novas exigências após a compra.

Principais características e benefícios

• Maximiza rendimento e flexibilidade com capacidade para grandes secções.
• Processa todas as 6 faces numa única passagem com até 32 ferramentas selecionáveis.
• Fuso ROBOT padrão: 29 kW, refrigerado a líquido, velocidade variável 0–15.000 rpm.
• Unidade superior de serra/ranhura/marcação 5 eixos com 13 kW que trabalha em conjunto para aumentar a produção.
• Operações suportadas: corte, ranhura, furação, fresagem, ranhuração, marcação, fresagem de extremidade, entalhe e perfilagem.
• Combinação da unidade ROBOT com a unidade superior para maior produtividade.

Como você se beneficia

• Configuração de máquina individual para corresponder às necessidades de aplicação.
• Inclui unidade de serra/ranhura/marcação 5 eixos para aumentar a capacidade.
• Secções processáveis de 20 x 60 mm até 610 x 1.300 mm.
• Tecnologia 6 eixos que permite o processamento de 6 faces em passagem única.
• Utilização de até 32 ferramentas diferentes para ampla capacidade de usinagem.

Exemplos de usinagem
O ROBOT-Max e o ROBOT-Drive executam operações de união e usinagem com alta precisão em grandes secções numa única passagem. Exemplos típicos incluem encaixes em cauda de andorinha, ranhuras, furos de extremidade, processamento de peças grandes e pequenas e diversas operações de ranhura/corte.

Tecnologia e design modular
O design modular permite adaptação individual: unidade ROBOT combinada com a unidade superior de serra/ranhura/marcação. Opções incluem unidades adicionais de furação, cortadores de ranhura, sistemas de rotulagem e impressoras. Variantes de instalação disponíveis para adaptar-se ao espaço e fluxo de trabalho específicos.

Automação

• Sistema de alimentação totalmente automático, independente da secção; alinhamento automático de madeira de maiores dimensões na linha O.
• Mesa elevatória hidráulica a montante do transportador transversal para alimentação contínua a partir de madeira empilhada.
• Opções flexíveis de saída (roletes, transportador transversal com acionamento por corrente) e canal integrado de eliminação de aparas/resíduos; instalação no pavimento em betão ou sobre fossa para reduzir a altura de carga/remoção.

Software
Hundegger CAMBIUM® 3D: plataforma única para máquinas Hundegger que permite entrada simples de dados para construção em madeira, cálculos automáticos, otimização, relatórios claros, interfaces IT padrão e ligação a sistemas de alimentação e armazenamento.

Especificações técnicas

• Modelo / série: ROBOT-Max (variante: ROBOT-Max 1300).
• Intervalo de secções processáveis: de 20 x 60 mm até 610 x 1.300 mm.
• Tecnologia de eixos robô: unidade robô 6 eixos — processamento nas 6 faces em passagem única.
• Capacidade do magazine de ferramentas: até 32 ferramentas selecionáveis.
• Fuso principal ROBOT: 29 kW, refrigerado a líquido, velocidade variável 0–15.000 rpm.
• Unidade superior 5 eixos serra/ranhura/marcação: potência 13 kW; exemplo de lâmina: 520 mm.
• Operações típicas: corte, ranhura, furação, fresagem, ranhuração, marcação, fresagem de extremidade, entalhe, perfilagem.
• Automação: alimentação automática, alinhamento automático, mesa elevatória hidráulica, opções de saída e transportador de eliminação de aparas; instalação em piso ou sobre fossa possível.
• Software: Hundegger CAMBIUM® (CAM 3D para preparação de trabalho, nesting, otimização e interface de máquina).
