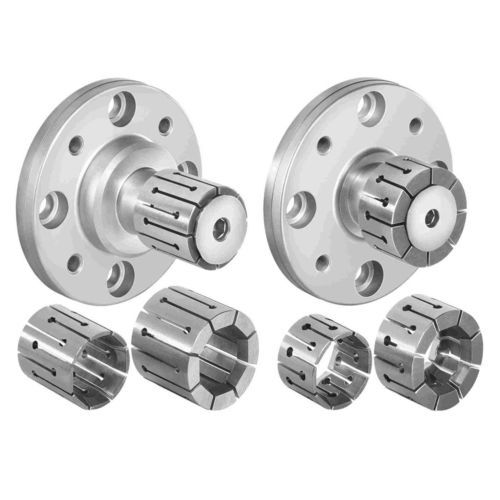

Pinça de fixação pneumática Tork-Lok ID

Visão geral
O sistema de collets de aperto interno Tork-Lok é uma solução de fixação versátil projetada para substituir collets padrão ou mandris de 3 castanhas, melhorando produtividade, velocidade de setup e de troca, e precisão, ao mesmo tempo que oferece uma ampla faixa de aperto interno para variação de peça.

Projeto e informações gerais
O design da árvore Tork-Lok fornece uma plataforma de fixação flexível. As faces retificadas de precisão em collets e árvores melhoram a precisão a longo prazo e a transmissão de torque. Os componentes são padronizados para permitir intercambiabilidade e múltiplas configurações. A árvore posiciona furos retos ou cônicos no verdadeiro centro. O sistema está disponível em versões de árvore English (polegadas) e Métrica. A árvore métrica possui padrão de montagem de três furos, tolerâncias mais apertadas para tamanho e paralelismo, face retificada de precisão para melhor posicionamento e provisões na flange para detecção por ar. Ambos os tipos de árvore aceitam os mesmos collets. Fixações opcionais incluem uma fixação de travamento manual para baixo custo inicial e manutenção mínima, ou um cilindro pneumático montável em plano e acionado por válvula de ar.

Vantagens

• Faixa de aperto flexível para acomodar variações de peça
• Disponível em árvores métricas e English (polegadas)
• Componentes padronizados permitem intercambiabilidade e diversas combinações
• Opção de sistema autocontido com cilindro pneumático ou fixação manual
• Faces retificadas melhoram precisão de posicionamento e transmissão de torque
• A árvore posiciona furos retos ou cônicos no verdadeiro centro
• A árvore métrica oferece padrão de montagem melhorado e tolerâncias mais apertadas

Características técnicas

• Faces retificadas de precisão em collets e árvores para melhor precisão a longo prazo e transmissão de torque
• Componentes padronizados e intercambiáveis para combinações flexíveis de collets, árvores e fixações
• A árvore posiciona furos retos ou cônicos no verdadeiro centro
• Árvore métrica: padrão de três furos, tolerâncias mais apertadas para tamanho e paralelismo, face retificada de precisão, provisões de flange para detecção por ar
• Fixação de travamento manual opcional ou acionamento por cilindro pneumático

Aplicações

• Carcaças de diferencial automotivo
• Rotores/discos de freio automotivos
• Juntas esféricas
• Êmbolos
• Tambores de freio dianteiros
• Blanks de engrenagens
• Corpos de bomba
• Placas de compressão

Sistemas Tork-Lok ID disponíveis

• Tork-Lok ID LS — série Long, árvore montagem English
• Tork-Lok ID SS — série Short, árvore montagem English

Especificações técnicas

• Família de produto: Tork-Lok ID Grip Collet System
• Desenhos de árvore: English (polegadas) e Métrica
• Melhorias da árvore métrica: padrão de montagem de três furos, tolerâncias mais apertadas para tamanho e paralelismo, face retificada de precisão, provisões de flange para detecção por ar
• Séries: Long (LS) e Short (SS)
• Opções de fixação: fixação de travamento manual ou acionamento por cilindro pneumático
• Método de aperto: aperto por diâmetro interno (ID)
• Capacidade de posicionamento: furos retos ou cônicos no verdadeiro centro
• Intercambiabilidade de componentes: componentes padronizados permitem várias combinações
• Manutenção: fixação manual oferece baixa manutenção; opção pneumática disponível para automatização
