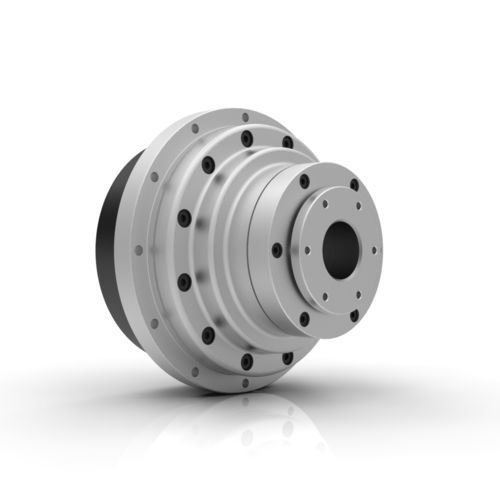

Redutor planetário HPF seriesharmônicocoaxialde eixo vazado
Guardar nos favoritos
Comparar
Características
- Tipo
- planetário
- Orientação dos eixos
- coaxial
- Tipo de eixo-árvore
- de eixo vazado
- Torque
- 100–200 Nm
- Características construção
- flangeado
- Performance
- de alto torque, com folga reduzida
- Aplicações
- para eixo
- Velocidade de rotação
4.800 rpm, 5.600 rpm
(30.159,2895 rad.min-1, 35.185,8377 rad.min-1)- Relação de redução
11 unit
Descrição
O redutor HPF Harmonic Planetary® proporciona um elevado binário e uma elevada precisão com uma conceção de veio oco. A cabeça de engrenagem incorpora uma compensação contínua de folga que assegura uma folga reduzida durante toda a vida útil da engrenagem. Um rolamento de rolos cruzados extra-grande serve como flange de saída e pode suportar diretamente grandes cargas com uma rigidez de momento excecionalmente elevada. O grande veio oco coaxial permite que cabos, veios, fusos de esferas ou lasers passem diretamente através do eixo de rotação.
Veio oco: 25mm a 32mm
Disponível em 2 tamanhos de estrutura
Folga <3 arc-min
Rolamento de saída de rolos cruzados extra-grande
---
Catálogos
HPF Hollow Shaft Gear Unit
13 Páginas
Harmonic Drive LLC
80 Páginas
