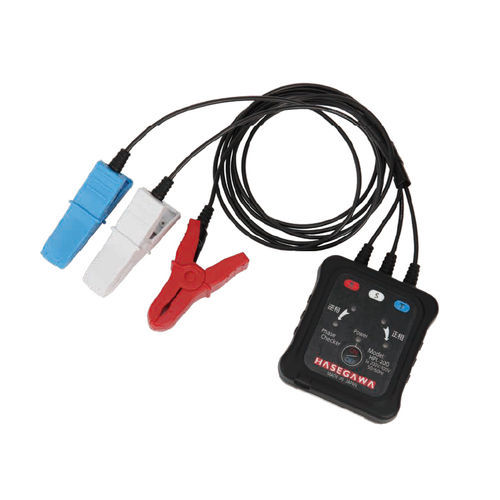

Testador de fase HPL-200

de isolamentode tensãopara cabos

Visão geral

• Unidade única para verificações em fase e fora de fase em sistemas trifásicos de baixa tensão.

Funções principais

• Função de indicação de condutor energizado: diferencia o estado de carga (tensão para terra ≥ 80 V) e indica falha de conexão da garra.
• Verificação sem contato: checagem da sequência de fases e verificação em fase/fora de fase a partir do topo de cabos isolados sem retirar a isolação.
• Intervalo de condutores aplicável: 2 mm²–100 mm² (diâmetro externo acabado ø2,8 mm–22 mm).
• Ímã traseiro permite verificações mãos-livres.

Método de conexão
Instruções e orientações para o uso correto ao realizar verificações por garra e sem contato são fornecidas para assegurar identificação de fase confiável.

Exemplos de indicações
Indicações ilustrativas mostram como fase, estado em fase/fora de fase e a detecção de condutor energizado são exibidos durante a inspeção para auxiliar verificação e diagnóstico.

Elétrico
Tipo: AC
Faixa de tensão: 80–600 V (trifásico)

Especificações técnicas

• Modelo: HPL-200
• Aplicação: Verificador de fase baixa tensão para sistemas trifásicos
• Faixa de medição de tensão: 80–600 V (trifásico)
• Detecção: Indicação de condutor energizado (detecta tensão para terra ≥ 80 V) e indicação de falha de conexão da garra
• Modos: Verificação sem contato da sequência de fases e verificação em fase/fora de fase
• Conexão: Tipo grampo para fios isolados com opção de verificação sem contato a partir do topo dos cabos isolados
• Seção do condutor aplicável: 2 mm²–100 mm²
• Diâmetro externo acabado aplicável: ø2,8 mm–22 mm
• Suporte mãos-livres: Ímã traseiro para verificação mãos-livres
• Indicadores: Indicações visuais para fase, sequência e estado do condutor energizado
