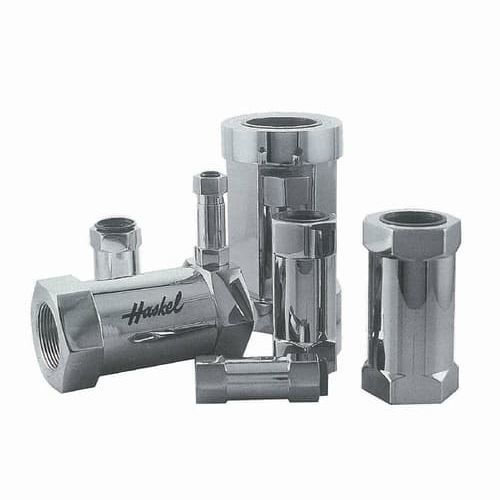

Válvula de retenção de esfera 28, 54 series

para arcom roscade alta pressão

Combinando as melhores caraterísticas de durabilidade e vedação positiva, estas válvulas únicas são construídas em aço inoxidável da série 316 para uma elevada resistência à corrosão, essencial nas indústrias química, de processamento e de produção de energia. Vedação da sede em PTFE para uma vedação positiva estanque a bolhas (com gás) desde temperaturas criogénicas até 190°C (375°F). Também estão disponíveis vedantes para ambientes radioactivos ou para vapor até 500°F. Pode ser fornecido sem sede macia para serviço a vapor a temperaturas mais elevadas. Os tamanhos de 1/4" a 1" utilizam uma esfera e, para reduzir a inércia, os tamanhos maiores (1-1/4", 1-1/2" e 2") utilizam um poppet. A pressão de fissuração é de 1-4 psi. As válvulas maiores podem ser fornecidas para montagem em flange de acordo com as especificações do cliente em encomendas de quantidades especiais. Consultar a fábrica. Semi-mole significa que a esfera de retenção ou o poppet assenta inicialmente no PTFE, mas depois de o PTFE se desviar ligeiramente, a esfera ou o poppet fica encostado à sede metálica, pelo que o PTFE não tem de absorver a carga total da alta pressão. As passagens internas têm uma capacidade de fluxo igual ou superior ao dobro de um tubo extra pesado do mesmo tamanho que seria necessário para suportar a pressão nominal (ver fator CV no gráfico abaixo). Uma caraterística típica de um bom projeto Haskel é a remoção das molas do percurso do fluxo. A mola maior está fora do fluxo e simplesmente fornece uma pré-carga para o disco. A mola mais pequena, no interior da gaiola, acciona a esfera ou o gatilho, mas o fluxo, que é encaminhado através das janelas da gaiola, não atinge totalmente a mola. É por esta razão que as válvulas suportam cargas de choque extremamente elevadas e foram testadas com choque rápido elevado até 2 milhões de ciclos sem falhas.
