As válvulas de controlo de fluxo são um tipo de válvula de fluxo. Elas geram um caudal constante definido, em grande parte independentemente da carga.

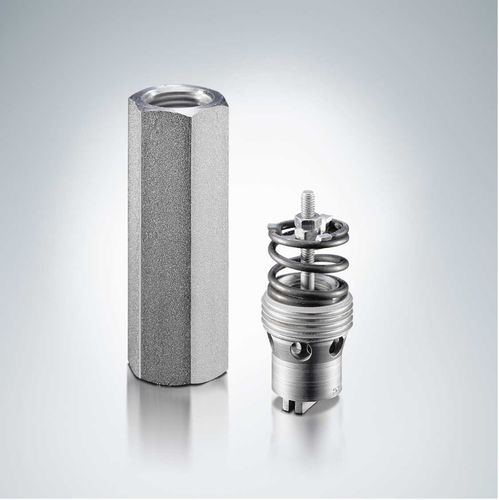

A válvula de controlo de fluxo tipo SB e SQ está disponível como um cartucho aparafusado, uma versão de caixa com ligação de tubo ou como uma versão de parafuso banjo. A válvula tipo SB tem uma curva característica ligeiramente inclinada para amortecimento de oscilação. A válvula tipo SQ é largamente independente da carga.
O orifício de medição deslizante livremente móvel permite um maior fluxo no sentido oposto do fluxo. Por conseguinte, não é necessária uma válvula de retenção de desvio. A válvula de controlo de fluxo tipo SB e SQ é utilizada para controlar a velocidade de descida dos consumidores de acção única.
A válvula de controlo de fluxo tipo CSJ é uma válvula de rosca. Estas válvulas podem ser aparafusadas nos orifícios roscados de fácil produção.
As válvulas de controlo de fluxo tipo SJ são válvulas de rosca. Podem ser integradas no sistema de linha utilizando caixas.
Para circuitos puramente de bomba, o excesso de fluxo de óleo no lado de entrada deve ser descarregado através de uma válvula limitadora de pressão.
Características e benefícios:
Amortecimento da oscilação e independente da carga
Válvula de enroscar compacta
Aplicações pretendidas:
Sistemas hidráulicos em geral
Camiões industriais
Equipamento de elevação
---
