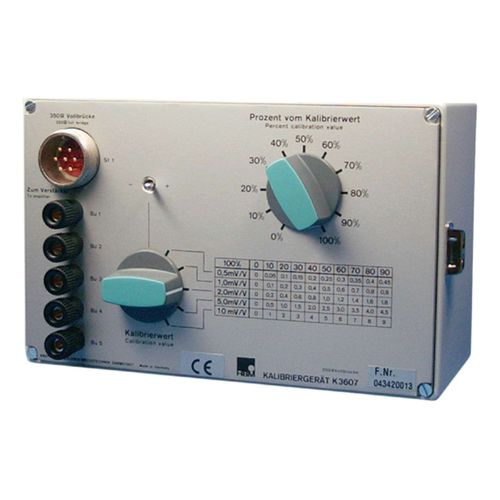

Calibrador de sinal K3607

para amplificador de extensômetrode calibração de referênciade alta precisão

A unidade de calibração K3607 pode ser usada para calibrar amplificadores de medição ou cadeias de medição sem impor uma quantidade mecânica aos transdutores strain gages pertencentes à cadeia de medição. A unidade de calibração K3607 pode ser usada para calibrar amplificadores de medição ou cadeias de medição sem impor uma quantidade mecânica aos transdutores strain gages pertencentes à cadeia de medição. Para este propósito, o instrumento de calibração está equipado com uma rede de resistência de alta precisão em configuração estrela, projetada para simular transdutores strain gage 350-Ω de ponte completa. A extremamente baixa auto-capacitância e auto-indutância das resistências de precisão embutidas colocam o instrumento de calibração na classe de precisão 0,025. Quando um amplificador de medição apropriado é utilizado, o instrumento de calibração K3607 pode ser operado em circuito de seis fios para balancear os efeitos óhmicos e capacitivos de cabos de medição longos. Características principais Adequado para simular sinais de saída de transdutores strain gage fullbridge de 350ohm 30 sinais de calibração entre 0.05mV/V e 10mV/V Estabilidade absoluta de ponto zero com circuito estelar equivalente Adequado para transdutores fornecidos com tensão DC e frequência portadora até 5kHz Aplicação móvel para muitas cadeias de medição
