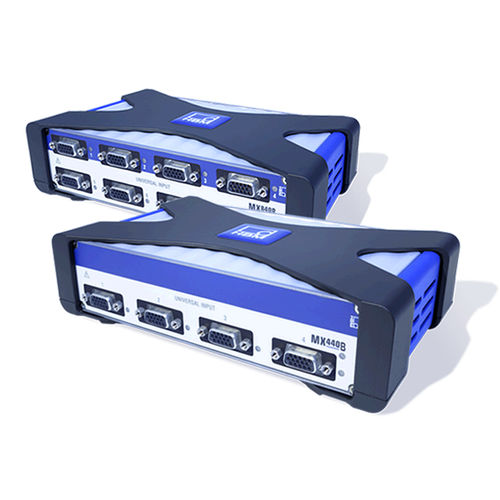

Sistema de aquisição de dados de bancada QuantumX MX series

Ethernet

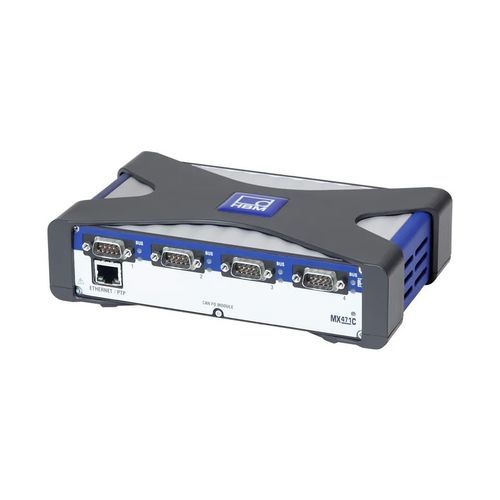

Quantumx MX471C - Can FD sob controlo para testes móveis e de bancada O módulo de bus QuantumX CAN FD MX471C permite a integração simultânea de até quatro redes CAN ou CAN FD no sistema de aquisição de dados QuantumX e pode ser expandido para tantos módulos quantos forem necessários. Este módulo é capaz de receber qualquer sinal de CAN FD, CAN, CCP, xCP-on-CAN/FD, J1939, ISOBUS ou CANopen e, combinado com módulos de entrada de medição analógica, mais o Gravador de Dados, é ideal como gravador CAN FD para o seu teste de veículo móvel ou tarefa de monitorização de frota. Para isso, todos os sinais podem ser adquiridos como fluxo de sinal bruto e descodificados no PC ou no software do gravador. Todos os sinais adquiridos podem também ser descodificados em tempo real e transferidos para uma saída de tensão analógica (MX878B) ou, por exemplo, para um bus de campo baseado em Ethernet (CX27C) para integração em bancada. O poderoso modo de gateway CAN do módulo permite-lhe transmitir até 200 sinais de entradas analógicas para o seu sistema de automação e, assim, uma forma fácil de integrar novos equipamentos no seu teste de bancada existente ou em qualquer registador móvel ou equipamento de teste. Para isso, todos os sinais podem ser codificados em tempo real, o que permite latências mais baixas < 1 ms. O MX471C também funciona como gateway Ethernet. Assim, qualquer sinal dos módulos MX diretamente ligados pode ser transferido para Ethernet e para um PC ou gravador. Além disso, as mensagens podem ser divididas, conforme necessário, e remontadas, por exemplo, para configurar um gateway CAN-2-CAN é possível.
