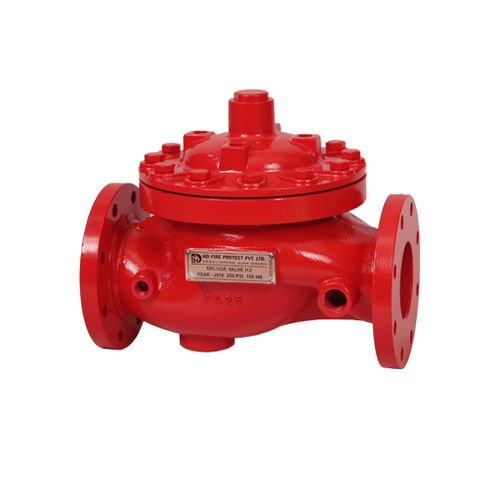

Válvula de diafragma H2 series

manualde controle de vazãopara água

A válvula de dilúvio HD é uma válvula do tipo diafragma diferencial de abertura rápida. A válvula de dilúvio é usada para controlar o fluxo de água em sistemas de dilúvio, pré-ação e espuma. A válvula é mantida fechada pela pressão da água do sistema retida na câmara de escorva, mantendo assim a câmara de saída e a tubulação do sistema secas. Em condições de incêndio, quando o sistema de liberação opera, a pressão é liberada da câmara de escorva, resultando na abertura da válvula de dilúvio. A válvula de dilúvio HD é listada pela UL. •Válvula de Dilúvio Modelo H2 •Aplicação rápida de água em sistema spray, pré-ação e espuma •Construção em aço fundido ASTM A216 WCB •Tamanho: 50, 80, 100, 150 e 200 mm (2", 3", 4", 6" e 8") •Pressão máxima de serviço 17,5 bar (250 PSI) •Instalação horizontal ou vertical •Assento de Bronze •Dimensões de conexão flangeada para ANSI B 16,5 •Sem trava, sem pistão, sem dobradiças •Simples mas robusto •Diafragma operado com vedação positiva à prova de gotejamento de borracha para metal
