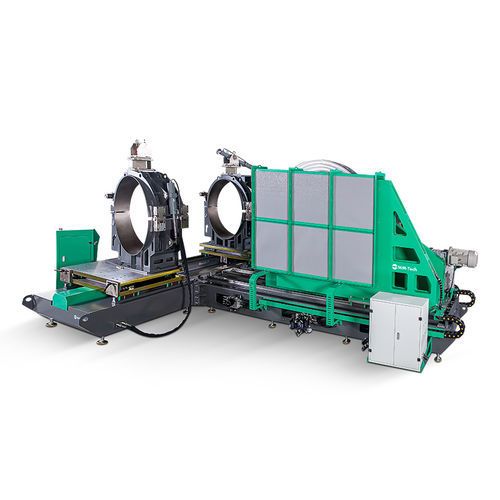

Máquina estacionária de solda de topo SWT-MA1000

automáticapara grande diâmetropara peças de tubulações

A SWT-MA1000CNC é uma máquina de soldagem automática controlada por CNC para fabricação de conexões PEAD, com faixa de soldagem de 630–1000 mm (24"–40" IPS), concebida para soldagens a topo precisas e rastreáveis em oficinas e projetos de tubagens.

Principais características

• Controlo CNC inteligente com HMI a cores e capacidades IoT para diagnóstico remoto e atualizações de software.
• Registo de memória integrado com exportação por USB para dados de ciclos de soldagem e actualizações.
• Aquecedor e aparador acionados por servomotores para operação precisa, rápida e silenciosa.
• Elemento de aquecimento inserível patenteado que permite substituir apenas módulos defeituosos, reduzindo tempo de manutenção.
• Placa de aparador de alta resistência com lâminas reversíveis para um acabamento limpo e eficiente.
• Estrutura com pintura em pó resistente; componentes principais de fornecedores reconhecidos (Siemens, Wika, Schneider, Dupont).

Processo e funcionamento

• Operação CNC totalmente automática: o operador define SDR, diâmetro da tubagem e norma de soldagem; a máquina executa e regista cada ciclo automaticamente.
• Processo de soldagem a topo automático com programação CNC aprimorada para rastreabilidade e repetibilidade completas.
• Atuadores hidráulicos com cilindro de óleo dedicado e arquitetura hidráulica dupla para controlo estável da força de aperto e de soldagem.

Aplicações

• Fabrico de conexões: cotovelos (0°–90°), tees, cruzamentos e Y (45°/60°) em fábricas de conexões.
• Empreiteiros de engenharia de tubagens e fornecedores que exigem fabrico de conexões preciso e rastreável.
• Processamento industrial de tubos PEAD, incluindo construção naval e sistemas de tubagem de grande diâmetro.

Características / especificações técnicas

• Modelo: SWT-MA1000CNC (Operação: CNC — Automático)
• Faixa de soldagem (diâmetro): 630 mm – 1000 mm (24"–40" IPS)
• Conexões fabricadas: cotovelos 0°–90°, tees, cruzamentos; Y 45°/60°
• Alimentação: 380 V AC, 50/60 Hz
• Potência total: 71 kW
• Variação de pressão: 0 – 160 bar
• Conectividade: porta USB para exportação de dados e atualizações; módulo IoT opcional para serviço/diagnóstico remoto
• Transmissão e mecânica: sistema hidráulico com cilindro de óleo (arquitetura hidráulica dupla), servomotores para aquecedor/aparador
• Manutenção & segurança: inserto de aquecimento substituível patenteado, funções de proteção, HMI a cores
• Garantia: 2 anos
