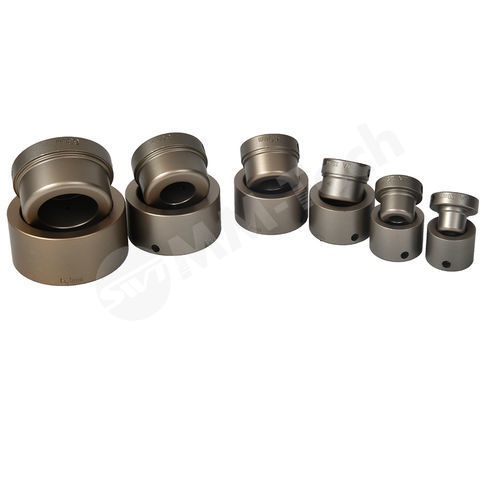

Soquete para tubos

Soquete de soldagem de tubo projetado para soldagem por fusão por encaixe, adequado para união de tubos com ampla gama de diâmetros disponíveis.

Soquetes de soldagem:

• 16 mm — 75 mm
• 20 mm — 90 mm
• 25 mm — 110 mm
• 32 mm — 125 mm
• 40 mm — 140 mm
• 50 mm — 160 mm
• 63 mm — (valor não fornecido)

Especificação para o soquete de soldagem:

• Diâmetro 16 mm: Macho A = 16.04; Macho B = 15.84 ±0.04; Fêmea A = 15.54; Fêmea B = 15.44 ±0.04; profundidade de fusão H A = 13; H B = 13
• Diâmetro 20 mm: Macho A = 20.05; Macho B = 19.78 ±0.04; Fêmea A = 19.53; Fêmea B = 19.38 ±0.04; profundidade de fusão H A = 14; H B = 14
• Diâmetro 25 mm: Macho A = 25.04; Macho B = 24.77 ±0.04; Fêmea A = 24.51; Fêmea B = 24.32 ±0.04; profundidade de fusão H A = 15; H B = 16
• Diâmetro 32 mm: Macho A = 32.03; Macho B = 31.75 ±0.04; Fêmea A = 31.50; Fêmea B = 31.26 ±0.04; profundidade de fusão H A = 16.5; H B = 18
• Diâmetro 40 mm: Macho A = 40.02; Macho B = 39.76 ±0.04; Fêmea A = 39.48; Fêmea B = 39.20 ±0.04; profundidade de fusão H A = 18; H B = 20
• Diâmetro 50 mm: Macho A = 50.02; Macho B = 49.68 ±0.06; Fêmea A = 49.46; Fêmea B = 49.19 ±0.06; profundidade de fusão H A = 20; H B = 23
• Diâmetro 63 mm: Macho A = 62.99; Macho B = 62.60 ±0.06; Fêmea A = 62.46; Fêmea B = 62.10 ±0.06; profundidade de fusão H A = 24; H B = 27
• Diâmetro 75 mm: Macho A = 74.91; Macho B = 74.59 ±0.06; Fêmea A = 74.32; Fêmea B = 74.00 ±0.06; profundidade de fusão H A = 26; H B = 31
• Diâmetro 90 mm: Macho A = 89.92; Macho B = 89.57 ±0.06; Fêmea A = 89.33; Fêmea B = 88.93 ±0.06; profundidade de fusão H A = 29; H B = 35
• Diâmetro 110 mm: Macho A = 109.88; Macho B = 109.49 ±0.06; Fêmea A = 109.29; Fêmea B = 108.80 ±0.06; profundidade de fusão H A = 32.5; H B = 41

Características / especificações técnicas:

• Tamanho: 20 mm - 160 mm
• Material: Alumínio
• Pintura / revestimento: Daikin Teflon
• Cor: Preto e dourado ou personalizado
• Tipo de fornecimento: métrico ou polegadas dos EUA (1/2" - 2") ou personalizado
• Tolerâncias dimensionais: indicadas por diâmetro na seção "Especificação" (ex.: ±0.04 mm ou ±0.06 mm conforme o diâmetro)
