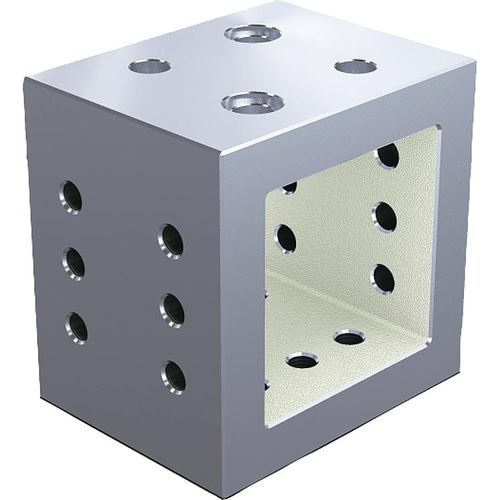

Sistema de aperto mecânico K0809 series

modular

Material: GJL 300. Versão: Superfícies de assento e de fixação retificadas. Indicação: Distância de intervalos de grade 50 ±0,02 mm. Os consoles são usados para a construção de dispositivos modulares. Eles podem ser posicionados e fixados de forma precisa nos sistemas de fixação modular. Desse modo, é possível reutilizar a posição das perfurações em intervalos nas superfícies de fixação superiores. Os consoles também servem de estrutura básica para prender pequenas peças de trabalho. Os consoles de tamanho M12 são fixados com parafusos de ajuste K0815.112065. Os consoles de tamanho M16 são fixados com parafusos de ajuste K0815.116065. Os tampões de proteção para fechar as perfurações em intervalos devem ser encomendados separadamente. Indicação de desenho: 1) Furo roscado 2) Furo para parafuso de ajuste 3) Furo passante para parafuso de cabeça cilíndrica DIN 912
