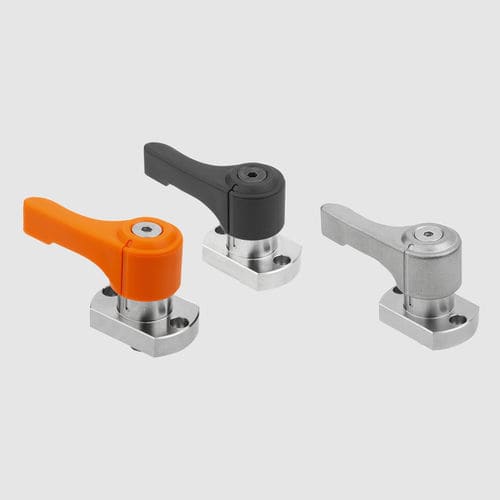

Grampo manual K2550 series

mecânicocom controle manualpara eixo

As pinças de pressão oferecem uma forma prática, simples e rápida de fixar ou soltar peças mecânicas, tais como barras planas ou eixos. São ideais para aplicações na tecnologia de máquinas e de produção, onde é frequentemente necessário o manuseamento repetido. As pinças de pressão são fáceis de instalar e permitem um ajuste preciso e uma fixação segura. Material Carcaça, pino e pinça em forma de diamante em aço inoxidável. Alavanca em aço inoxidável ou termoplástico PA (poliamida). Versão Carcaça e pinos com acabamento brilhante. Pinça em forma de diamante com revestimento de zinco por galvanização. Alavanca em PA reforçado com fibra de vidro, laranja ou preta. Carcaça em aço inoxidável, com acabamento brilhante. Nota Estão incluídos parafusos de fixação em aço inoxidável M2 ou M3. Desengordure cuidadosamente todas as superfícies de contacto. Não mova as hastes ou eixos encravados. Respeite o intervalo de fixação recomendado (5,9 - 6,3 mm). Choques ou vibrações excessivas podem fazer com que o objeto fixado se desloque. Modo de funcionamento Certifique-se de que a braçadeira de pressão se encontra na posição desfixada. Deslize a barra plana ou o eixo para a posição desfixada. Rode a alavanca 90°. Quando totalmente fixada, as linhas de marcação ficam alinhadas e é possível ouvir um clique. Referência do desenho 1) Opção de montagem 1 para barras planas 2) Opção de montagem 2 para eixos 3) Opção de montagem 3 para eixos achatados 4) Posição de fixação 5) Posição desfixada 6) Diâmetro do rebaixo para variantes com superfície diamantada 7) Adequado para parafusos de fixação (cabeça sextavada) M2/M3 8) H4 = Intervalo de fixação recomendado (curso de fixação 5,8 - 6,5) 9) Dimensões mínimas para a montagem de braçadeiras de pressão 10) Aço plano 11) H6 = Espessura do aço plano (0 - 0,2), determinada pelo cliente 12) Eixo 13) Diâmetro do colar do eixo: diâmetro do eixo +0,1 +0,2
