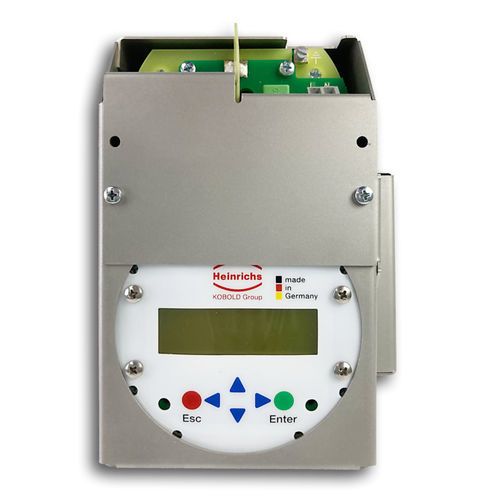

Transmissor de fluxo por efeito de Coriolis UMC4

de massapara líquidospara líquidos e lamas

Visão geral
O transmissor UMC4 em carcaça para montagem em rack foi concebido para sistemas de medição de vazão mássica Coriolis. Fornece dados sincronizados de vazão mássica, densidade e temperatura, adequados a processos industriais exigentes e aplicações de transferência de custódia.

Destaques

• Formato compacto para montagem em rack em instalações com espaço limitado
• Configurado para requisitos de estações de abastecimento de hidrogénio

Descrição principal
O UMC4 processa sinais de sensores Coriolis para entregar saídas precisas de vazão mássica, densidade e temperatura. Suporta líquidos, gases e polpas, oferecendo medições fiáveis para controlo de processo e metrologia.

Precisão para aplicações exigentes
O transmissor fornece valores repetíveis de vazão mássica e densidade necessários para controlo de processo e transferência de custódia, com compensação integrada para variações de temperatura e pressão.

Funcionalidades

• Medição multivariável: Saídas simultâneas de vazão mássica, densidade e temperatura que reduzem a complexidade dos instrumentos.
• Processamento em tempo real: Processamento rápido de sinais para feedback imediato aos sistemas de controlo.
• Design orientado ao utilizador: Interface clara para configuração local e verificação de estado.
• Comunicação versátil: Compatibilidade com HART, Modbus e Profibus para integração em sistemas.

Projetado para ambientes industriais
A carcaça para montagem em rack destina-se à instalação em armários de controlo e ambientes protegidos, com eletrónica dimensionada para resistir às habituais faixas de temperatura e contaminação.

Versatilidade por setor
Adaptável aos setores químico, petróleo & gás, energia e alimentar, bem como a estações de abastecimento de hidrogénio onde a medição precisa de massa e densidade é crítica.

Integração simples, máxima eficiência
Formato compacto e interfaces normalizadas permitem integração direta com os sensores Coriolis Heinrichs e sistemas de controlo de terceiros para agilizar a comissionamento.

Melhoria do desempenho operacional
Diagnósticos avançados, algoritmos adaptativos e registo de dados suportam manutenção preventiva e otimização de processos.

Aplicações
Projetado para uso com medidores de vazão Coriolis Heinrichs das séries TMU, TMU-W, HPC, TM e TME. O formato para rack é particularmente adequado para instalações em estações de abastecimento de hidrogénio.

Características especiais

• Otimização adaptativa do fluxo: Algoritmos que ajustam a medição às dinâmicas do processo.
• Diagnósticos inteligentes: Verificações preditivas para identificar anomalias antes de afetarem a operação.
• Operação energeticamente eficiente: Baixo consumo em funcionamento contínuo.
• Registo avançado de dados e análises: Captura em tempo real para rastreabilidade e revisão de desempenho.
• Pronto para IoT: Interfaces para monitorização remota e integração com plataformas IoT.
• Recursos de segurança: Proteções a nível de protocolo para integridade dos dados e controlo de acesso.
• Interface e alertas personalizáveis: Parâmetros de visualização e limites de alarme configuráveis.
• Compensação de temperatura e pressão: Algoritmos integrados para manter a precisão em condições variáveis.

Especificações técnicas

• Instalação: montagem remota / rack
• Fonte de alimentação: 19 … 36 V DC
• Saídas: galvanicamente isoladas
• Saídas analógicas: 2 x 4 … 20 mA
• Saída binária 1: passiva via optoacoplador, Ue = 30 V, Ie = 50 mA, Pe = 0,5 W
• Frequência: 1 kHz
• Saída binária 2: passiva via optoacoplador, Ue = 30 V, Ie = 50 mA, Pe = 0,5 W
• Segunda saída de pulso: defasagem de 90° (opcional)
• Temperatura ambiente: -20 … 60 °C (-4 … 140 °F)
• Grau de proteção: IP 10 (EN 60529)
• Certificados e aprovações: ATEX / IECEx (ex. BVS 21ATEX E 063 X, IECEx BVS 21.0069X), marcação CE (2014/34/EU, 2014/30/EU), OIML R139 para abastecimento de veículos a hidrogénio
• Comunicação: HART (suporta também Modbus e Profibus)
