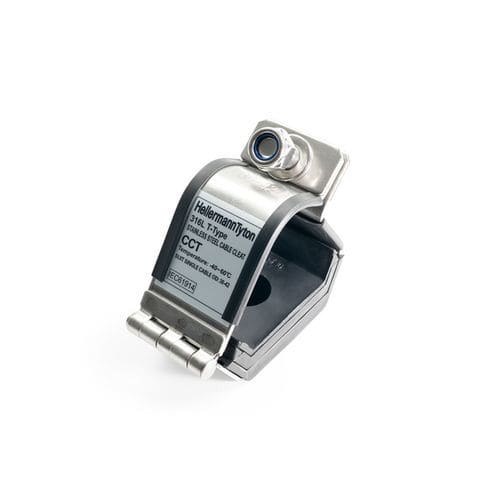

Fixador de cabo em aço inoxidável CCT128-SS316L/PO-ML

com montagem por parafusoantichamareutilizável

Descrição
O CCT128 em formação trefoil fixa e suporta feixes trifásicos de cabos em configuração trefoil, mantendo alinhamento e contenção durante operação normal e em eventos de curto-circuito. Projetado para ambientes expostos a correntes de falta elevadas, limita o movimento dos cabos causado por forças eletromecânicas para proteger instalações e pessoal e cumprir os requisitos normativos.

Principais características

• Em conformidade com IEC 61914:2021
• Construção em aço inoxidável grau marítimo SS316L
• Fornecido com ferragens SS316L (parafusos M8, M10 ou M12) e porca de travamento em nylon
• Fixação por parafuso (M10 fornecido)
• Isolamento protetor em poliolefina
• Retém o cabo sob forças eletromecânicas de curto-circuito
• 180 kA pico a 300 mm; 125 kA pico a 600 mm
• Muito alta resistência a impactos (teste lateral médio 25 kg; teste axial aprovado)
• Teste de chama de agulha: 30 segundos
• Teste de resistência UV: 1000 horas

Dados base
⌀ do cabo máx.: 128 mm
⌀ do cabo mín.: 119 mm
Cor: Metal (ML)
Descrição: Abraçadeira de cabo em formação Trefoil, fabricada em SS316L com isolamento em poliolefina para aplicações onde forças de curto-circuito representam risco para equipamentos e pessoas.
Método de fixação: Fixação por parafuso
Características principais do produto: isolamento protetor
Material: Aço inoxidável (SS316L), composto de poliolefina (PO)
Propriedades mecânicas: Muito alta resistência a impactos
Tipo de parafuso de montagem: Parafuso M10 (fornecido)
PART DESCRIPTION: CCT128-SS316L/PO-ML
Conteúdo da embalagem: 1 saco (EA)
Família de produto: Abraçadeiras de cabo Trefoil
Grupo de produto: Abraçadeira de cabo aço inoxidável
Descrição curta: Abraçadeira de cabo Trefoil, SS316L, para diâmetros de cabo 119 mm a 128 mm, IEC 61914:2021
Tipo: CCT128
Aplicação típica: Fixar e suportar cabos elétricos em sistemas de gestão de cabos; manter alinhamento e contenção em operação normal e em curto-circuitos
Estabilizado UV: Sim
Variante: TREFOIL
Peso/unidade: 1.5 kg

Dimensões do produto
⌀ feixe: 119–128 mm
⌀ feixe máx.: 128 mm
⌀ feixe mín.: 119 mm
Profundidade (D): 210 mm
Altura (H): 265 mm
Adequado para seção: 2500 mm²
Espessura (T): 2.1 mm
Largura (W): 295 mm

Especificações
Resistência à corrosão: Sim
ELV conforme (Artigo 4 - 2): Sim
Resistente ao fogo: Sim
Inflamabilidade: não combustível
Sem halogéneos: Sim
Mercadoria perigosa: Não
Temperatura de operação: -40 °C a +60 °C
Conformidade ROHS: Sim
Resistente a forças de curto-circuito: Aplicações média/alta tensão
Reutilizável: Sim
Normas: IEC 61914:2021

Logística e embalagem
País de origem: CN
Número aduaneiro: 73269098
GTIN-13 / EAN: 4031026790954
Packaging 1 - Quant.: 1 (saco)
Packaging 1 - Tipo: saco
Packaging 1 - Peso: 1.5 kg
Packaging 3 - Altura: 0.27 m
Packaging 3 - Comprimento: 0.46 m
Packaging 3 - Quant.: 10 (caixa)
Packaging 3 - Tipo: caixa de cartão
Packaging 3 - Volume: 0.0447 m³
Packaging 3 - Peso: 15.93 kg
Packaging 3 - Largura: 0.36 m
Packaging 4 - Altura: 1.224 m
Packaging 4 - Comprimento: 1.2 m
Packaging 4 - Quant.: 160 (palete)
Packaging 4 - Tipo: palete
Packaging 4 - Volume: 1.175 m³
Packaging 4 - Peso: 276.88 kg
Packaging 4 - Largura: 0.8 m

Mais informações / Classificação
ETIM 8.0 Key: EC004588
ETIM 9.0 Key: EC004588
UNSPSC Key: 31162305

Características técnicas / especificações

• Modelo / Tipo: CCT128
• Material: SS316L aço inoxidável com isolamento em poliolefina
• Faixa de diâmetro de cabo: 119–128 mm
• Montagem: Fixação por parafuso (parafuso M10)
• Intervalo de temperatura de operação: -40 °C a +60 °C
• Peso por unidade: 1.5 kg
• Normas: IEC 61914:2021
• Resistente à corrosão, sem halogéneos, resistente ao fogo, estabilizado UV
