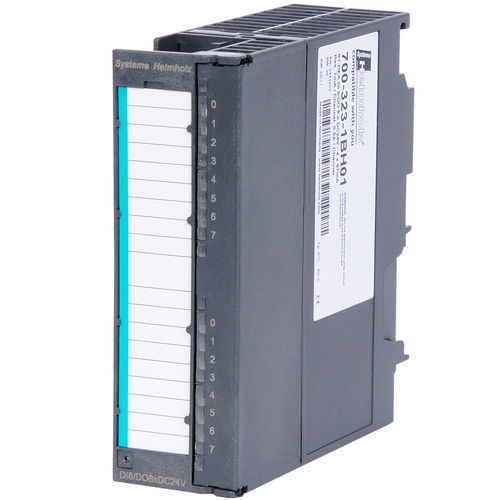

Módulo E/S digital 700-323-1BH01

CAN8 entradas digitaiscom 8 saídas digitais

Módulos de mistura digital para a série 300 Informações gerais Dimensões (DxWxH)116 x 40 x 125 mm PesoAprox. 220g Valor nominal0,5 A Proteção contra curto-circuitosElectrónica Limite de tensão de corte indutivo-48 V Dissipação de potência (funcionamento nominal)tip. 3,5 W Conectores frontais20 pinos Tensão de entrada Para sinal "0"-3 ... +5 V Para o sinal "1"+13 ... +30 V Valor nominal24 V DC Corrente de entrada para o sinal "1 "tip. 7 mA Tempo de atraso1,2 ... 4.8 ms Pode acomodar iniciador de 2 fiosSim Comprimento do cabo Sem blindagem600 m Blindado1000 m Isolamento elétrico do barramento de backplaneSim (optoacoplador) em grupos até8 Tensão de alimentação UP, US Valor nominal24 V DC Ripple USSmax. 3.6 V Gama admissível (com ondulação)+20 ... +30 V Consumo de corrente Interno (barramento de backplane)tip. 55 mA Externo (de +24 V/L+)Máx. 60 mA Condições ambientais Temperatura ambiente0 °C ... +60 °C Temperatura de transporte e armazenamento - 25 °C ... +75 °C Grau de poluição2 AprovaçõesCE
