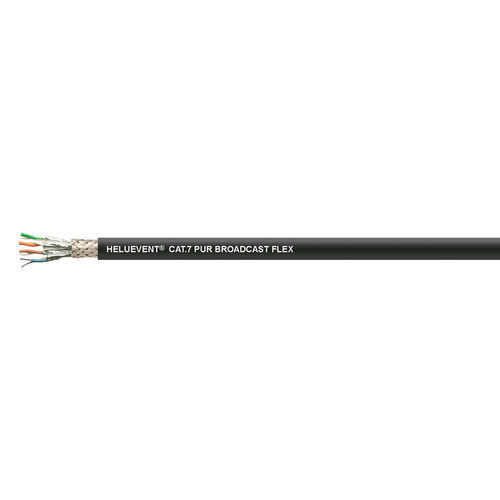

Cabo de dados HELUEVENT® BROADCAST FLEX

em pares trançadosem cobreem PUR

Resumo do produto
Resistente aos raios UV. Extremamente flexível. Isento de halogênios. PiMF: par em folha metálica.

Detalhes do artigo
N.º da peça: 11029360
Descrição do artigo: HELUEVENT® CAT.7 S/FTP PUR BROADCAST FLEX 4 x 2 x AWG 26/7
AWG (aprox.): -
Diâmetro exterior mm (aprox.): 7,2
Fator de cobre por km: 17,5
Peso kg/km (aprox.): 45,0
Base de cobre em EUR / 100 kg: 150
Metros por unidade de embalagem: 100, 500, 1000
Serviço de corte à medida disponível: sim
EAN / GTIN: 4060892563416
Número da tarifa aduaneira: 85444920

Dados técnicos
Cabo Ethernet / Cat. 7 de acordo com ISO/IEC 11801, DIN EN 50173, IEC 61156-6, DIN EN 50288-4-2; PoE Tipo 1-4
Faixa de temperatura: flexível 0°C a +50°C; fixo -40°C a +80°C
Tensão nominal: 80 V AC/DC
Tensão de ensaio condutor/condutor: 1000 V DC
Tensão de ensaio condutor/malha: 1000 V DC
Resistência do condutor a 20°C: máx. 125 Ohm/km
Resistência de loop a 20°C: máx. 250 Ohm/km
Capacitância mútua (nom.): aprox. 43 pF/m
Velocidade relativa de propagação: aprox. 75%
Impedância característica a 20°C: a 100 MHz, 100 Ohm ± 5 Ohm
Atraso de propagação: 460 ns/100m
Desvio de atraso: máx. 10 ns/100m
Raio mínimo de curvatura: flexível 8 x Ø exterior; fixo 4 x Ø exterior

Estrutura

• Fio de cobre nu, medidas AWG
• Isolamento do núcleo: PE espumado
• Identificação dos condutores: codificação por cores, pares: Nº 1: branco/azul; Nº 2: branco/laranja; Nº 3: branco/verde; Nº 4: branco/marrom
• Condutores trançados em pares com comprimentos de passo otimizados
• Elemento de blindagem: pares, folha de alumínio revestida de plástico (St)
• Pares trançados com passo otimizado
• Blindagem: malha de fios de cobre estanhados, cobertura aprox. 46%
• Fita de proteção
• Capa exterior: PUR
• Cor da capa: preta
• Marcação de comprimento: em metros

Propriedades

• Resistente à radiação UV
• Isento de halogênios

Aplicação
HELUEVENT® CAT.7 PUR BROADCAST FLEX é um cabo de dados para aplicações de estúdio e broadcast na indústria musical. É altamente flexível e possui uma capa especial em PUR. Adequado para instalações internas e externas, mas não para enterramento direto. Suporta Audio over IP (AoIP), Video Ethernet; IEEE 802.3: 10Base-T; 100Base-T; 1000Base-T; IEEE 802.5 16 MB; ISDN; FDDI; ATM.

Notas

• Os tamanhos dos condutores baseiam-se no sistema de medição AWG; as secções métricas (mm²) são aproximadas e servem apenas como referência.

Especificações técnicas

• Categoria: Cat. 7 (cabo Ethernet)
• Normas: ISO/IEC 11801, DIN EN 50173, IEC 61156-6, DIN EN 50288-4-2
• Faixa de temperatura: flexível 0°C a +50°C; fixo -40°C a +80°C
• Tensão nominal: 80 V AC/DC
• Tensão de ensaio condutor/condutor e condutor/malha: 1000 V DC
• Resistência do condutor a 20°C: máx. 125 Ohm/km
• Resistência de loop a 20°C: máx. 250 Ohm/km
• Capacitância mútua (nom.): aprox. 43 pF/m
• Velocidade de propagação: aprox. 75%
• Impedância característica (20°C, a 100 MHz): 100 Ohm ± 5 Ohm
• Atraso de propagação: 460 ns/100m
• Desvio de atraso: máx. 10 ns/100m
• Raio mínimo de curvatura: flexível 8 x Ø exterior, fixo 4 x Ø exterior
• Ø exterior (aprox.): 7,2 mm
• Peso (aprox.): 45,0 kg/km
• Material da capa: PUR (preto)
• Blindagem: pares com folha de alumínio plastificada (St) + malha de fios de cobre estanhados (cobertura aprox. 46%)
• Marcação de comprimento: em metros
• Comprimentos de embalagem: 100 m, 500 m, 1000 m
• Suporta PoE Tipo 1-4 e múltiplos protocolos de rede (10Base-T, 100Base-T, 1000Base-T, etc.)
