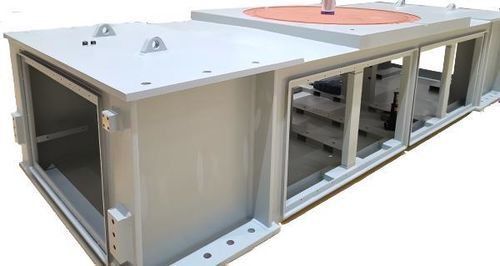

Suporte de fixação robusto

metálicoindustrial

Nome do produto
Componentes de suporte para disjuntor GIS de ultraalta tensão

Categoria

• Fabricação de componentes e usinagem
• Processamento mecânico de precisão

Descrição do produto
Estes componentes de suporte são instalados sob o tanque principal de disjuntores GIS de ultraalta tensão. A estrutura do suporte é complexa, composta por aproximadamente 80 subcomponentes distintos. A fabricação exige controlo rigoroso da deformação por soldadura e elevada precisão no rebitamento e montagem. A flange em chapa dobrada no suporte é uma interface crítica que liga o tanque do disjuntor acima ao mecanismo hidráulico de operação abaixo e exige requisitos estritos de planaridade e acabamento superficial.

Especificações técnicas

• Equipamento aplicável: disjuntor GIS de ultraalta tensão (componentes de suporte sob o tanque principal)
• Complexidade da montagem: cerca de 80 subcomponentes
• Requisitos de fabrico: controlo rigoroso da deformação por soldadura e precisão no rebitamento/montagem
• Requisito de planaridade da flange: ≤ 0,1 mm
• Acabamento superficial: ≤ Ra3.2
• Variação de espessura da flange após usinagem: ≤ 1 mm
• Controlo de tolerâncias em áreas críticas: ≤ 0,05 mm
