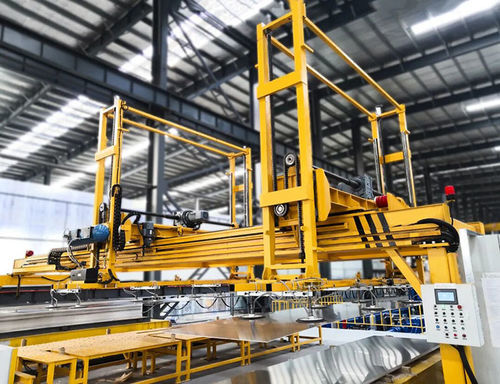

Balancim com ventosas 4 pontos Fully Automatic Plate Handling Workstation

para a indústria aeronáuticapara placas de concretopara placas

Visão geral
A estação de manuseio de chapas Weihua é composta por um sistema de manuseio, um sistema de centralização e um sistema de controlo automático. Foi concebida para manuseio, transferência e paletização automáticos de vários materiais em chapas em linhas de produção industriais.

Características

• No damage: Dispositivo de elevação por sucção a vácuo com função de deteção que protege a superfície das chapas durante o manuseio.
• Stable: Mecanismos rígidos de elevação e deslocamento que asseguram funcionamento fiável e tempos de ciclo constantes.
• Precision: Acionamento servo, guias lineares e transmissão por cremalheira que proporcionam precisão de reposicionamento de 1 mm e precisão de empilhamento de 3 mm.
• Unmanned operation: Controlo PLC e integração em linha com máquinas de processamento de chapas e veículos de transferência que permitem linhas automatizadas e sem operador.
• Strong expansibility: Conceção modular que permite adaptação a diferentes tipos de chapas e integração com equipamentos a montante/aval.

Vantagem de desempenho

• Função de abertura de pressão constante do sistema para adsorção e libertação automáticas, melhorando a automação e adaptabilidade enquanto reduz o consumo de energia.
• Componentes de ventosa modulares que simplificam instalação, comissionamento e manutenção.
• Deteção e controlo inteligentes de todos os movimentos que suportam operação desassistida fiável.
• Quatro ventosas flexíveis a vácuo que minimizam o contacto com a superfície e evitam danos nas chapas.

Dispositivo de elevação por adsorção a vácuo Weihua

• Opera extraindo o ar da cavidade da ventosa através de uma bomba de vácuo para gerar retenção a vácuo.
• Retenção por sucção em caso de falha de energia para maior segurança.
• Adsorção e libertação rápidas para alta eficiência de ciclo.
• Baixo consumo de energia devido à função de ativação por pressão constante.
• Cero poluição ao usar o ar como meio e funcionamento de baixo ruído.
• Aplicável em setores como aço, alumínio, pré-fabricação de betão, aeroespacial, oleodutos e gasodutos, pás eólicas e engenharia de túneis.

Aplicações

• Manuseio de chapas de aço e alumínio
• Produção de painéis pré-fabricados de betão
• Manuseio e montagem de componentes aeronáuticos
• Fabricação de pás eólicas e condutas

Especificações técnicas

• Composição: Handling system, Centering system, Automatic control system.
• Mecanismo de elevação: Dispositivo de elevação por sucção com função de deteção; acionado por bomba de vácuo.
• Ventosas: 4 ventosas flexíveis a vácuo; unidades modulares de ventosa para fácil manutenção.
• Acionamento e movimento: Acionamento servo, guia linear, transmissão por cremalheira.
• Precisão de posicionamento: Repeat positioning accuracy 1 mm; Repeat stacking accuracy 3 mm.
• Controlo: Controlo PLC; suporta operação em linha com máquinas de processamento e veículos de transferência.
• Funções: Abertura de pressão constante para adsorção/libertação automáticas; retenção por sucção em caso de falha de energia.
• Vantagens: Alta automação, forte adaptabilidade, baixo consumo de energia, baixo ruído, zero poluição.
