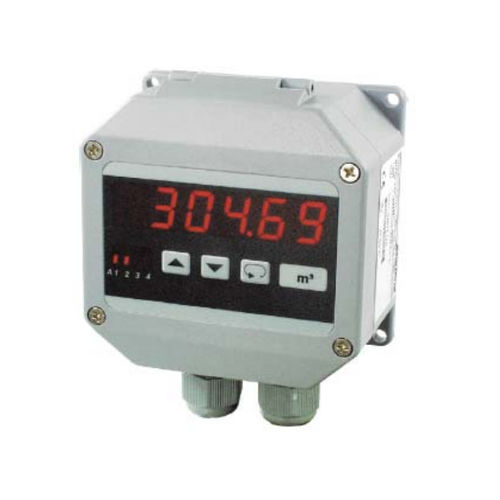

Display alfanumérico DTA 1010

de 5 dígitospara mediçãodo nível de reservatórioscompacto

Visor digital do nível do depósito Características 1 entrada para sinais padrão 0/4-20 ma ou 0/2-10 v dc 1 entrada para correcção automática do nível de enchimento, opcional: 2. entrada para transmissor de medição de pressão indicação do volume ou da massa (peso) 6 formas de reservatório padrão e especiais seleccionáveis max. 2 saídas de alarme, relé de comutação, função min/max tipo de protecção ip 65 escopo do display dígitos 0...999999 ajuste possível em estado livre de pressão Descrição O indicador digital de conteúdo de reservatórios DTA 1010 pode determinar o conteúdo de reservatórios de várias formas, mesmo quando não existe uma relação linear entre a altura de enchimento e o conteúdo, ou seja, o sistema compensa formas de reservatórios não normalizadas. A medição baseia-se na pressão hidrostática ou na pressão diferencial (com 2 sensores de pressão) ou em sensores de distância (por exemplo, ultra-sons, radar, potenciómetro). O dispositivo oferece a possibilidade de ligar um sensor de nível adicional. Quando um determinado nível é atingido, o ecrã é corrigido para o valor que corresponde à altura de enchimento no tanque em que o sensor de nível foi instalado. A programação é efectuada através do teclado de membrana à frente. As saídas de alarme podem ser programadas como funções mínimas ou máximas. Os estados de comutação são indicados por LEDs. Quando o filtro digital está activado, a média de 16 valores de medição é continuamente calculada e exibida. É fornecido um sinal analógico na gama de 0...20 mA / 0...10 V DC ou 4...20 mA / 2...10 V DC que é proporcional ao conteúdo do tanque. A passagem de um sinal de corrente para um sinal de tensão depende da carga (> 500 Ω para a tensão).
