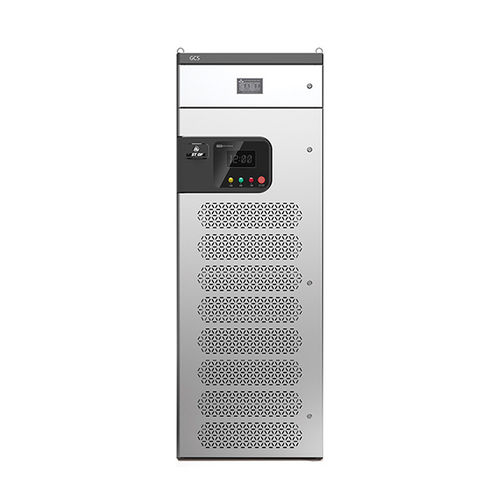

Compensador ativo HYAPF

PFCde harmônicosautomático

Conjunto completo de filtro de potência ativa HYAPF (abreviado como filtro ativo) 1 Breve introdução e diagrama esquemático do efeito de filtragem O filtro activo HYAPF pode detectar a corrente carregada em tempo real através do transformador de corrente externo, extraindo os componentes harmónicos da corrente carregada calculada pelo DSP interno, e depois entregar ao IGBT interno através do sinal PWM. O inversor de controle produzirá corrente com o mesmo tamanho e direção oposta à harmônica carregada e a injetará na rede de energia para compensar a corrente harmônica, filtrando assim as funções. Compensação harmónica: A APF pode filtrar duas a cinquenta vezes a harmónica ao mesmo tempo. Compensação de potência reativa: Compensação capacitiva e indutiva (de -1 a 1) sem passos Compensação trifásica do desequilíbrio: Compensação do desequilíbrio de energia activa trifásica, compensação do desequilíbrio de energia reactiva trifásica e compensação de fase. Os tempos de comutação dos semicondutores podem ser mais de 10000 vezes por segundo, com resposta rápida e gestão instantânea.
