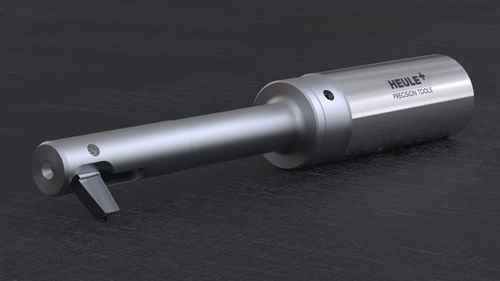

Ferramenta automática de mandrilamento reverso BSF series

A gama padrão consiste em ferramentas de contra-furo para utilização com diâmetros de furo que variam entre 6,5 mm e 21 mm em incrementos de 0,5 mm. O diâmetro máximo possível de rebaixamento é 2,3 vezes o diâmetro do furo. As ferramentas podem ser activadas pela pressão interna do líquido de refrigeração (mín. 20 bar, máx. 50 bar) ou por ar comprimido (mín. 6 bar). Construção A BSF foi especialmente concebida para o funcionamento automático e está imediatamente pronta a ser utilizada. Não necessita de um braço de binário ou de quaisquer adaptações na máquina. O design simples da ferramenta de rebaixamento permite a rápida substituição de peças individuais e lâminas. As lâminas de metal duro da gama standard são revestidas e estão disponíveis em incrementos de 0,5 mm. A geometria especialmente concebida da ferramenta assegura que as aparas e a sujidade são removidas de forma fiável da janela da lâmina durante o escarear. Descrição das etapas do processo A lâmina é estendida pela força centrífuga causada pela rotação do fuso e retraída pela ativação do líquido de refrigeração interno da máquina. Em alternativa, se a máquina não estiver equipada com líquido de refrigeração interno, existe também a opção de ativar a lâmina utilizando ar comprimido. A ferramenta de rebaixamento é adequada para uso vertical e horizontal. A ferramenta é movida em avanço rápido em frente ao furo. Quando o líquido de refrigeração interno é ativado, a pressão no parafuso de controlo faz com que a lâmina se retraia. Nesta posição, a ferramenta desloca-se através do furo. Depois de desligar o refrigerante interno e ativar a rotação do fuso, a lâmina é estendida. No avanço de trabalho, o contrafuro é agora maquinado na parte de trás do furo. Quando a lâmina estiver no corte, a refrigeração interna pode ser ligada novamente Quando a ferramenta tiver atingido a profundidade de furo desejada
