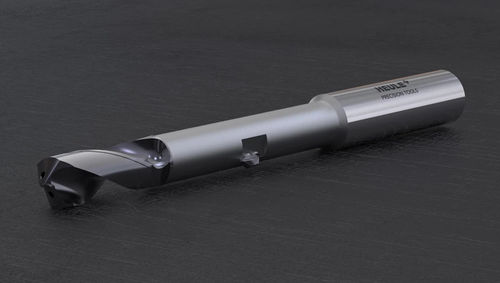

Broca com pastilhas de corte VEX

multiusosde metal durode alto desempenho

A gama standard inclui ferramentas para diâmetros de furo de 5,0 mm a 11,5 mm. Estão disponíveis em versões com uma profundidade de perfuração de 1xd ou 2xd. As brocas correspondentes estão disponíveis em incrementos de 0,1 mm de diâmetro. As lâminas para chanfrar correspondem à série SNAP5. Estas estão disponíveis a partir de um diâmetro de 5,5 mm x 90° em incrementos de 0,5 mm e em versões de corte para a frente e para trás ou apenas para trás. O tamanho e o ângulo do chanfro são definidos geometricamente na lâmina e só podem ser alterados através da utilização de uma lâmina com uma geometria modificada. Construção A ferramenta combinada VEX possui uma ponta de broca de torção roscada e uma lâmina com tecnologia SNAP integrada no corpo da ferramenta para chanfrar à frente e atrás. Tanto a ponta da broca como a lâmina são feitas de carboneto revestido e são extremamente simples de trocar. A lâmina de chanfrar é posicionada com precisão por um parafuso de controlo com mola no corpo da ferramenta. Descrição dos passos do processo Numa única operação com a VEX, o furo é produzido com chanfros em ambas as arestas. Este processo é concluído sem rodar a peça de trabalho ou mudar de ferramenta. A broca helicoidal de alto desempenho encarrega-se da perfuração. Após a perfuração, o sistema de chanfragem SNAP integrado é utilizado para chanfrar os bordos dianteiro e traseiro. O chanfro desejado é criado pela lâmina no avanço de trabalho. Ao atingir o tamanho de chanfradura definido, a lâmina retrai-se radialmente para dentro do corpo da ferramenta. Ao sair do furo, o parafuso de controlo com mola coloca a lâmina na sua posição neutra para que o chanfro possa ser maquinado na aresta posterior do furo. Perfuração combinada com chanfragem frontal e traseira numa única passagem
