Sensor ótico de luz TTL

para máquina de medição tridimensional

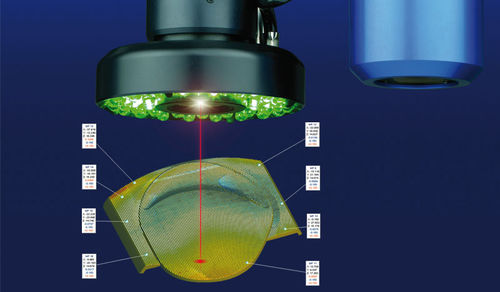

O laser TTL e o sensor de visão de processamento de imagem partilham um mesmo caminho óptico ("Through-The-Lens"). Este princípio coaxial permite uma comutação perfeita entre a câmera e o laser. Como este conceito não envolve um deslocamento entre os dois sensores, não ocorre perda de faixa de medição no sentido X e a calibração é minimizada. Como sensor de focagem automática rápida, o laser TTL utiliza a luz laser reflectida da superfície do objecto inspeccionado para encontrar a melhor posição de focagem para o sensor de visão. A distância até a superfície da peça inspecionada é determinada pela triangulação da luz refletida e usada para a pista vertical da câmera. O laser TTL acelera claramente o processo de focagem em comparação com as técnicas convencionais de focagem por vídeo, ao mesmo tempo que alcança bons valores de reprodutibilidade. O resultado é uma velocidade de medição globalmente mais rápida e, portanto, um maior rendimento das peças inspecionadas. O laser TTL pode realizar medições de altura usando uma combinação de pontos de foco em diferentes níveis da peça, ao mesmo tempo em que mede a profundidade até dos menores furos cegos usando o princípio coaxial. A digitalização é uma aplicação adicional do laser TTL. Com uma alta densidade de pontos de medição de até 350 pontos por segundo, o sensor é capaz de capturar o perfil de superfícies em forma livre de forma não-contatual e, portanto, não-destrutiva. Exemplos de aplicações para o laser TTL: Focalização rápida do sensor de visão Medições precisas de alturas, profundidade dos furos e superfícies planas Digitalização de contornos e superfícies
