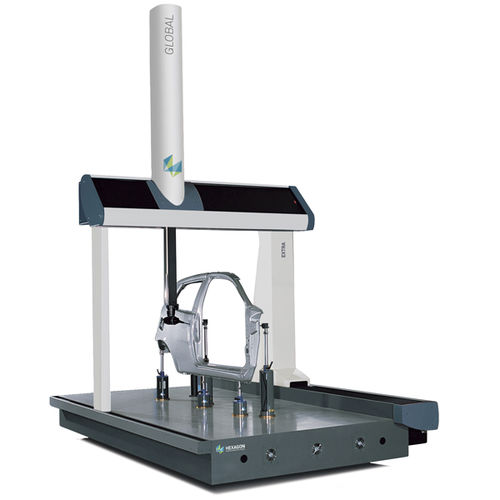

Máquina de medição tridimensional tipo ponte GLOBAL eXtra

de pórticopara peças grandescom múltiplos sensores

A GLOBAL eXtra pode alojar peças usinadas pesadas e de grande porte, sem necessidade de fundação especial. A GLOBAL eXtra é desenhada para a medição no ambiente de produção e dispõe da compensação térmica estrutural ACTIV®, coberturas de fole nas guias X e Y, e temperaturas de funcionamento de até 30 ºC. Para um acesso ilimitado às características de difícil acesso, as MMCs GLOBAL de grande porte podem ser equipadas com pulso contínuo HH-ACW-43MW. A GLOBAL eXtra foi desenhada para responder aos requisitos específicos da inspeção dimensional dos componentes de carroceria em bruto em ambientes de chão de fábrica. Por isso, esta MMC é caracterizada por uma bancada de aço isostático com temperatura estabilizada próximo ao chão, maiores ranges de medição e aberturas mais amplas, uma corrediça vertical de carbeto de silício sintetizado, compensação de temperatura estrutural e foles de proteção nos eixos X e Y. O range de temperatura de funcionamento é de 15 a 30ºC. Para uma maior flexibilidade do sistema, a GLOBAL eXtra oferece plena compatibilidade com o cabeçote de indexação contínua HH-ACW-43MW e o sistema de fixação flexível DEA FIVE U-nique. Recursos E Benefícios • A estrutura da ponte permite alcançar a máxima precisão sem requerer fundações; • Slant Bridge® – patente exclusiva da para uma melhor estabilidade da montagem móvel; • Placa de superfície de aço isostático e monolític. O alto nível de mecanização permite utilizar o sistema de fixação flexível FIVE U-nique (patente exclusiva da DEA);
