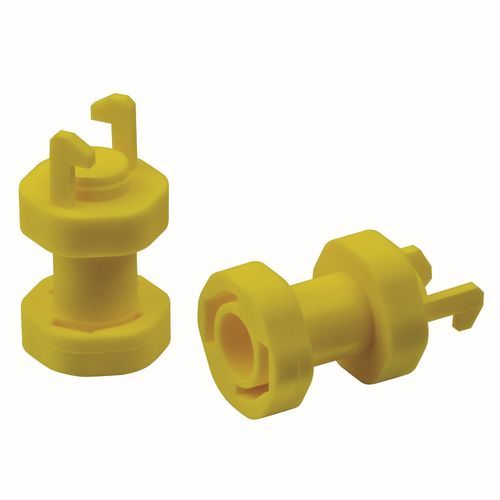

Tampa (cap) cilíndrica LTPVCC

TPVpara conector elétricode encaixe por pressão

Visão geral do produto
Heyco® Tampa estanque para conector fotovoltaico protege a extremidade exposta de conectores PV de 4 mm não fixados até a instalação final, evitando a entrada de líquidos, insetos e poeira. A tampa é instalada por inserção com retenção de um quarto de volta.

Características

• Solução completa para proteger a extremidade exposta de qualquer conector PV de 4 mm não fixado.
• Inserção com travamento de um quarto de volta mantém a tampa no lugar em extremidades macho ou fêmea.
• Protege contra a penetração de líquidos, insetos e partículas de poeira durante armazenamento e instalação.
• Fornece no mínimo proteção IPX4 em conectores PV de 4 mm; alcança IP67 com o popular conector Staubli MC4.

Especificações rápidas
Material: Nylon 6/6 estável ao calor e com classificação UV — Cor: Amarelo (também disponível em branco)
Faixa de temperatura: -40°F (-40°C) a 221°F (105°C)

Números de peça e dimensões
Cabeçalho da tabela: PART NO. | DESCRIPTION | A (in / mm) | B (in / mm) | C (in / mm)
S6254 | LTPVCC YELLOW 100/BAG | A = 0.85 in / 21.6 mm | B = 0.80 in / 20.3 mm | C = 1.43 in / 36.3 mm
S6255 | LTPVCC YELLOW BULK | A = 0.85 in / 21.6 mm | B = 0.80 in / 20.3 mm | C = 1.43 in / 36.3 mm
S6256 | LTPVCC WHITE 100/BAG | A = 0.85 in / 21.6 mm | B = 0.80 in / 20.3 mm | C = 1.43 in / 36.3 mm
S6257 | LTPVCC WHITE BULK | A = 0.85 in / 21.6 mm | B = 0.80 in / 20.3 mm | C = 1.43 in / 36.3 mm

Ilustrações
Imagens do produto e vistas instaladas disponíveis mostrando a tampa e a condição de instalação.

Especificações técnicas

• Material: Nylon 6/6 estável ao calor e com classificação UV
• Cor: Amarelo (também disponível em branco)
• Faixa de temperatura: -40°F (-40°C) a 221°F (105°C)
• Proteção ambiental: Mínimo IPX4 em conectores PV de 4 mm; IP67 alcançado com conector Staubli MC4
• Números de peça: S6254, S6255, S6256, S6257
• Dimensões típicas: A = 0.85 in (21.6 mm); B = 0.80 in (20.3 mm); C = 1.43 in (36.3 mm)
