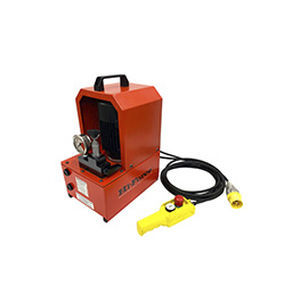

Bomba elétrica HEP1 Range

industrialde alta pressãopara aplicações de baixa pressão

Visão geral
As bombas hidráulicas compactas HEP1, acionadas eletricamente e controladas por comando pendente, foram concebidas para diversas aplicações industriais. O projeto em duas etapas oferece alto caudal na 1.ª etapa e controlo preciso em alta pressão na 2.ª etapa. Pressão máxima de trabalho: 700 bar (≈10000 psi). Unidade compacta com pega integrada e proteção IP55.

Principais características

• Projeto de bomba em duas etapas: 1.ª etapa para alto caudal, 2.ª etapa para controlo de alta pressão.
• Pressão máxima de trabalho: 700 bar (≈10000 psi).
• Comutação automática baixa/alta pressão para operação contínua.
• Capacidade útil de óleo por bomba: aprox. 4,0 L (1,06 gal); capacidade total do reservatório: aprox. 7,0 L (1,85 gal).
• Opções de tensão do motor (monofásico): 110V 50 Hz, 120V 60 Hz, 230V 50 Hz, 220V 60 Hz.
• Comando pendente fornecido (cabo de controlo 3 m / 10 ft).
• Índice de proteção: IP55.
• Modelos com sufixo 'R' incluem válvula de alívio ajustável externamente e manómetro preenchido de glicerina.

Aplicações típicas / opções de configuração

• Opções de válvula: válvula de 3 vias multifunções (avanço/retorno automático para crimpagem/corte; avanço/manter/retorno para elevação) e válvula manual de 4 vias com retenção de carga.
• Válvulas de 3 e 4 vias disponíveis com ou sem válvula de alívio ajustável externamente e manómetro.

Notas de desempenho

• Caudal 1.ª etapa: até 158,66 in³/min (50 Hz) — aprox. 2,6 L/min; modelos 60 Hz entregam ~15–20% mais caudal.
• Caudal 2.ª etapa: 21,97 in³/min (50 Hz) — aprox. 0,36 L/min.
• Capacidade útil de óleo por bomba: aprox. 4,0 L; capacidade total do reservatório: aprox. 7,0 L.

Tabela técnica (modelo / caudal)
Modelo | Tipo de válvula | Capacidade útil óleo (L / gal) | 1.ª etapa (in³/min) | 2.ª etapa (in³/min) | Tensão motor | Modelo 60 Hz | Peso (kg / lbs)
HEP1341 | 3-way | 4.0 L / 1.06 gal | 158.66 | 21.97 | 110V 50 Hz - 1Ph | HEP1341H | 24.5 / 54.0 lbs
HEP1341R | 3-way | 4.0 L / 1.06 gal | 158.66 | 21.97 | 110V 50 Hz - 1Ph | HEP1341HR | 25.5 / 56.2 lbs
HEP1342 | 3-way | 4.0 L / 1.06 gal | 158.66 | 21.97 | 230V 50 Hz - 1Ph | HEP1342H | 24.5 / 54.0 lbs
HEP1342R | 3-way | 4.0 L / 1.06 gal | 158.66 | 21.97 | 230V 50 Hz - 1Ph | HEP1342HR | 25.5 / 56.2 lbs
HEP1441 | 4-way | 4.0 L / 1.06 gal | 158.66 | 21.97 | 110V 50 Hz - 1Ph | HEP1441H | 25.0 / 55.1 lbs
HEP1441R | 4-way | 4.0 L / 1.06 gal | 158.66 | 21.97 | 110V 50 Hz - 1Ph | HEP1441HR | 26.0 / 57.3 lbs
HEP1442 | 4-way | 4.0 L / 1.06 gal | 158.66 | 21.97 | 230V 50 Hz - 1Ph | HEP1442H | 25.0 / 55.1 lbs
HEP1442R | 4-way | 4.0 L / 1.06 gal | 158.66 | 21.97 | 230V 50 Hz - 1Ph | HEP1442HR | 26.0 / 57.3 lbs

Dimensões (mm)
Modelo | A | B | C | D | E
HEP1341 / HEP1341R / HEP1342 / HEP1342R | 450 | 160 | 240 | 330 | 330
HEP1441 / HEP1441R / HEP1442 / HEP1442R | 450 | 160 | 240 | 350 | 330

Notas

• Capacidade total do reservatório de óleo: aprox. 7,0 L.
• Todos os modelos 110V e 230V são fornecidos para 50 Hz; modelos 60 Hz (120V/220V) fornecem ~15–20% mais caudal.
• Modelos com sufixo 'R' incluem válvula de alívio ajustável externamente e manómetro preenchido com glicerina.

Características / especificações técnicas

• Pressão de trabalho: 700 bar (≈10000 psi).
• Sistema em duas etapas: 1.ª etapa ≈2,6 L/min; 2.ª etapa ≈0,36 L/min (a 50 Hz).
• Capacidade útil de óleo: ≈4,0 L por bomba; capacidade total ≈7,0 L.
• Opções de motor: 110V 50 Hz, 120V 60 Hz, 230V 50 Hz, 220V 60 Hz (monofásico).
• Opções de válvula: 3‑way multifunção ou 4‑way manual com retenção de carga; variantes 'R' com válvula de alívio ajustável externamente e manómetro.
• Telecomando com cabo de 3 m fornecido.
• Grau de proteção: IP55.
