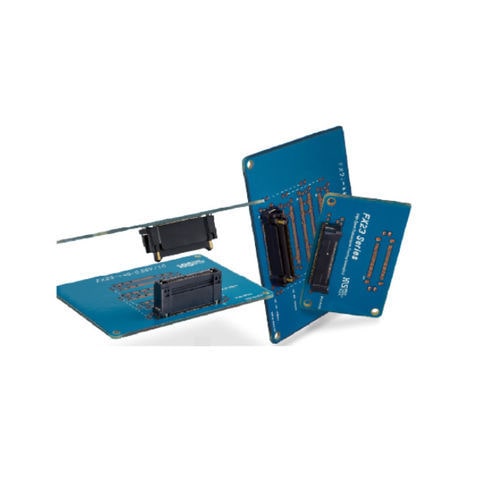

Conector de dados FX23 SerieshíbridoSMTplaca-placa
Guardar nos favoritos
Comparar
Características
- Tipo
- de dados, híbrido
- Formato
- SMT, placa-placa
- Forma
- paralelo, de ângulo reto, de espessura reduzida
- Tipo de conexão
- de inserção (PTH)
- Especificações elétricas
- de forte potência, de corrente
- Material
- em ouro
- Uso previsto
- para transmissão, para fita, guia, CLP, empilhador, para ponto de venda, para máquina de colocação SMD
- Âmbito de utilização
- para aplicações industriais, para aplicações médicas, para aplicações automotivas, para robótica
- Outras características
- de alta velocidade
- Corrente primária
0,5 A, 3 A
- Tensão
50 V, 200 V
- Passo
0,5 mm
(0,02 in)- Temperatura de operação
MÍN: -55 °C
(-67 °F)MÁX: 105 °C
(221 °F)
Descrição
Transmissão de alta velocidade, conectores flutuantes de placa a placa com passo de 0,5 mm
1. 0.passo de 5 mm
2. Empilhamento (altura: 8 - 30mm)/ângulo reto
3. Contactos disponíveis: 20/40/60/80/100/120 para sinal + 4 para fonte de alimentação
4. Gama de flutuação: direção X: ±0,6mm, direção Y: ±0,6mm
5. Transmissão de alta velocidade (8+ Gbps)
6. Design de potência híbrida (3A/pino×4 linhas)
7. Capacidade de corrente: Contacto de sinal 0,5A/pino, contacto de alimentação 3A/pino
8. Montagem Pick & Place (fita de sucção anexada como padrão)
9. Excelente desempenho de acoplamento devido ao grande poste guia.
---
