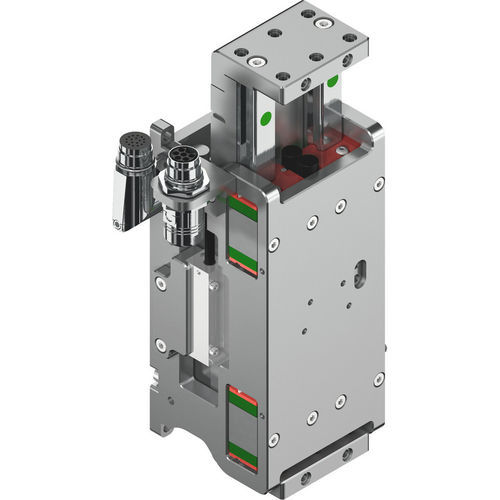

Eixo linear de perfil CV080LA11

com acionamento diretocom motor linearde detecção de posição

DescriçãoEixos lineares CV compactos projetados para aplicações verticais de alta velocidade. Estas unidades com acionamento direto e construção compacta proporcionam tempos de posicionamento muito curtos e estabilidade do processo. O braço leve confere alta dinâmica, tornando a série CV especialmente adequada para movimentos verticais. Opcional com contrabalanço; curso, calha porta‑cabos, sistema de medição de posição e travamento podem ser personalizados. Os eixos CV podem ser combinados em sistemas X‑Z ou integrados facilmente em sistemas de eixos lineares. Dados CAD disponíveis para download.

Principais características

• Eixo linear compacto com acionamento direto
• Alta dinâmica graças ao braço leve
• Projetado para aplicações verticais de alta velocidade
• Contrabalanço opcional
• Personalizável: curso, calha porta‑cabos, sistema de medição de posição, travamento
• Pode ser combinado em sistemas X‑Z e integrado em sistemas de eixos lineares
• Dados CAD disponíveis

Visão técnica (variante listada)Largura do perfil [mm] | Força de pico [N] | Curso máx. [mm] | vmax [m/s] | amax [m/s²] | Repetibilidade [mm]
80 | 289 | 300 | 5 | 80 | ± 0,005

Características / Especificações

• Modelo: CV080LA11
• Largura do perfil: 80 mm
• Força de pico: 289 N
• Curso máximo: 300 mm
• Velocidade máxima: 5 m/s
• Aceleração máxima: 80 m/s²
• Repetibilidade: ± 0,005 mm
