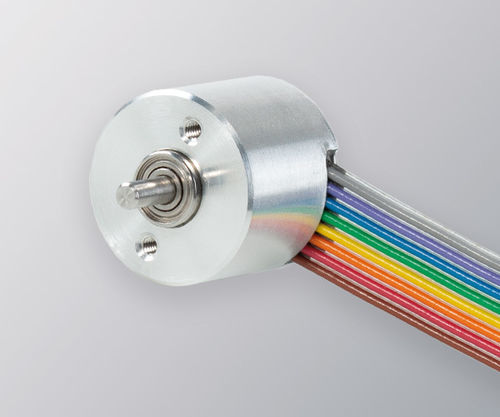

Encoder rotativo incremental 18

de eixo maciço5 Vcc4,5 Vcc

Visão geral

• Encoder incremental miniatura de eixo maciço para aplicações industriais
• Resolução até 4096 pulsos por volta
• Diâmetro externo: 18 mm
• Diâmetro do eixo: 2,5 mm
• Classe de proteção: IP54 (mencionado no cabeçalho)
• Conexão: cabo (padrão 150 mm com conector; outras comprimentos sob encomenda)

Especificações mecânicas
Materiais: Tampa e carcaça: Alumínio; Eixo: Aço inoxidável
Rolamentos: Rolamentos de esferas (vida 1×10^10 rev.)
Velocidade mecânica máxima: 6000 rpm
Proteção (DIN EN 60529): IP50 (valor na tabela mecânica)
Momento de inércia do rotor: 0,1 gcm^2
Torque de partida a 20°C: ≤ 0,01 Ncm
Carga axial máxima: 5 N; Carga radial máxima: 3 N
Peso: aprox. 0,02 kg
Temperatura de operação: -10°C a +85°C
Vibração (DIN EN 60068-2-6): 100 m/s^2 (10 Hz–2000 Hz)
Impacto (DIN EN 60068-2-27): 1000 m/s^2 (6 ms)
Máximo de pulsos por volta: 4096
Opções de conexão: axial ou radial; cabo padrão 150 mm com conector (conector fêmea não incluído); outras comprimentos sob encomenda

Sinais de saída
Circuito de saída: RS422 (compatível TTL) e NPN Open Collector
Alimentação: RS422: 4,5–5,5 VDC; NPN Open Collector: 4,5–13,2 VDC
Tensão de saída: RS422: 5 VDC; NPN: 4,5–13,2 VDC
Capacidade de carga máx. / canal: ±20 mA (ambos)
Nível "baixo": VOL < 0,5 VDC (ambos)
Nível "alto": RS422 VOH > 2,5 VDC; NPN VOH > VCC – 2 VDC
Frequência: RS422 até 300 kHz; NPN até 250 kHz
Proteção contra inversão de polaridade: Sim (ambos)
Fase dos canais: Canal A adianta 90° elétricos sobre o canal B (vista do eixo, rotação em sentido horário)

Dados técnicos

• Modelo: SERIE 18
• Marca: Hohner Automation
• SKU: 18-1727-1024
• Diâmetro externo: 18 mm
• Diâmetro do eixo: 2,5 mm (aço inoxidável)
• Resolução máxima: 4096 pulsos/volta
• Velocidade mecânica máxima: 6000 rpm
• Rolamentos: Rolamentos de esferas (vida 1×10^10 rev.)
• Materiais: Carcaça e tampa em alumínio; eixo em aço inoxidável
• Momento de inércia: 0,1 gcm^2
• Torque de partida (20°C): ≤ 0,01 Ncm
• Cargas máximas: axial 5 N / radial 3 N
• Peso: aprox. 0,02 kg
• Temperatura de operação: -10°C a +85°C
• Proteção: IP54 (cabeçalho) / IP50 (tabela mecânica)
• Conexão: axial ou radial, cabo padrão 150 mm com conector (conector fêmea não incluído); outras comprimentos sob encomenda
• Opções de saída: RS422 (TTL compatível) ou NPN Open Collector
• Alimentação: RS422 4,5–5,5 VDC; NPN OC 4,5–13,2 VDC
• Capacidade de frequência: RS422 até 300 kHz; NPN até 250 kHz
