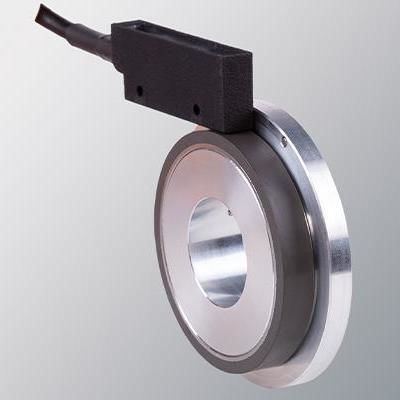

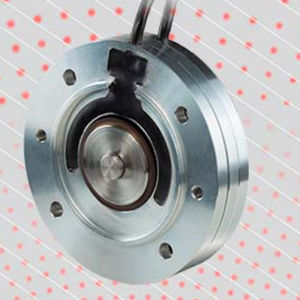

Encoder rotativo incremental MSF-INC

magnético14 bitscom saída digital

Visão geral

• Resolução até 16384 pulsos por rotação
• Sistema de medição sem contato
• Fácil montagem
• Dimensões compactas
• Para aplicações em condições ambientais adversas possíveis (vibrações, humidade, pó, etc.)

Especificações mecânicas
Materiais: Carcaça: PC
Suporte do íman: Alumínio
Íman: Samário aglutinado em plástico
Fixação da carcaça: 2 orifícios
Desalinhamento radial eixo do motor: 0,05 mm
Velocidade máxima: 6000 rpm
Distância de trabalho: Ver desenhos "Sensor alignment tolerances"
Binário de aperto: 1,5 Nm (M4 Magnetic wheel CRI)
Proteção contra pó e respingos segundo DIN EN 60529: IP67
Peso aprox.: 0,15 Kg
Faixa de temperatura de operação: -25°C a +85°C
Vibração segundo DIN EN 60068-2-6: 100 m/s² (10Hz–2000Hz)
Choque segundo DIN EN 60068-2-27: 1000 m/s² (6 ms)
Ligação radial: cabo de 2 m ou conector industrial (outras comprimentos sob encomenda); conector fêmea não incluído


Sinais de saída
Circuito de saída: Push-Pull Differential (compatível TTL (*))
Tensão de saída eletrónica: 5…30 VDC
Nível 'High': > VCC – 3 VDC
Nível 'Low': < 2,5 VDC
Consumo: carregado < 120 mA @ 30 V
Frequência: ≤ 100 kHz
Máxima carga por canal: 40 mA
Proteção contra curto-circuito: Sim
Proteção contra inversão de polaridade: Sim
Fase de canais: Canal A antecipa Canal B em 90° elétricos (vista do eixo, rotação horário). (*) TTL/RS422 disponível se alimentação do encoder for 5 VDC.


Especificações técnicas

• Série / Modelo: MSF-INC
• Marca: Hohner Automation
• Exemplo SKU: MSF-INC-512-32-112
• Resolução: até 16384 pulsos por rotação
• Princípio de medição: sistema magnético sem contato
• Montagem: fixação da carcaça por 2 orifícios
• Tolerância de folga radial do eixo: 0,05 mm
• Velocidade máxima: 6000 rpm
• Índice de proteção: IP67 (DIN EN 60529)
• Temperatura de operação: -25°C a +85°C
• Resistência a vibrações: 100 m/s² (10Hz–2000Hz)
• Resistência a choques: 1000 m/s² (6 ms)
• Tipos de saída: Push-Pull Differential (compatível TTL); TTL/RS422 disponível com alimentação de 5 VDC
• Tensão de alimentação / saída eletrónica: 5…30 VDC
• Frequência máxima: ≤ 100 kHz
• Carga máxima por canal: 40 mA
• Proteções: curto-circuito e inversão de polaridade
• Ligação: radial com cabo de 2 m ou conector industrial (conector fêmea não incluído)
• Binário de aperto (roda magnética CRI): 1,5 Nm (M4)
• Peso aproximado: 0,15 Kg
