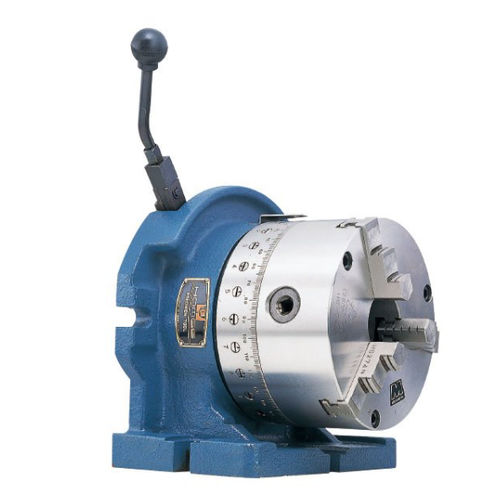

Divisor para máquina-ferramenta HSD-7

para máquinas

Visão geral
Cabeçote divisor compacto para trabalhos de indexação em fresadoras, furadeiras e máquinas de ranhurar. Opções de divisão direta: 2, 3, 4, 6, 8, 12, 24.

Características

• Alta precisão de indexação para operações de usinagem
• Operação por alavanca em uma ação para indexação rápida
• Operação manual de baixo consumo energético

Acessório opcional

• Mandril de 3 garras de 7"

Importante
Em operações repetidas, sempre retorne a alavanca à posição inicial (apertada) após cada divisão antes de executar a próxima indexação.

Operação

• Defina as divisões necessárias girando os pinos seletores meia volta com uma chave de fenda.
• Mova a alavanca no sentido horário para liberar a mesa e girá-la até a próxima divisão selecionada.
• O pino de parada (plunger) impede a mesa na divisão selecionada.
• Retorne a alavanca à posição original para apertar a mesa antes da usinagem.

Seleção fácil das posições de divisão
As divisões são ajustadas rapidamente girando os pinos seletores meia volta com uma chave de fenda.

Posicionamento em uma ação
A alavanca permite indexação com uma mão: liberar, indexar e retornar para apertar.

Atenção

• Não acione a alavanca até que o divisor esteja firmemente montado na mesa da máquina.
• Retorne sempre a alavanca à posição apertada após cada movimento para evitar travamentos.
• Se a alavanca travar por operação incorreta, coloque o pino seletor na posição de passagem para liberá-la; não force.
• Não inicie a usinagem até que o pino tenha parado a mesa e a alavanca esteja apertada.

Especificações técnicas

• Modelo: HSD-7
• Material: Ferro dúctil (FCD 55)
• Unidades: mm / in
• Opções de divisão direta: 2, 3, 4, 6, 8, 12, 24
• C: 138 mm (5 7/16 in)
• D1: 192 mm (7 9/16 in)
• E1: 230 mm (9 1/16 in)
• E2: 80 mm (3 5/32 in)
• L1: 260 mm (10 1/4 in)
• L2: 160 mm (6 1/4 in)
• L3: 273 mm (10 3/4 in)
• L4: 132 mm (5 13/64 in)
• Diâmetro interno d2: 56 mm (2 1/4 in)
• Carga admissível: 50 kg
• Peso: 32 kg
