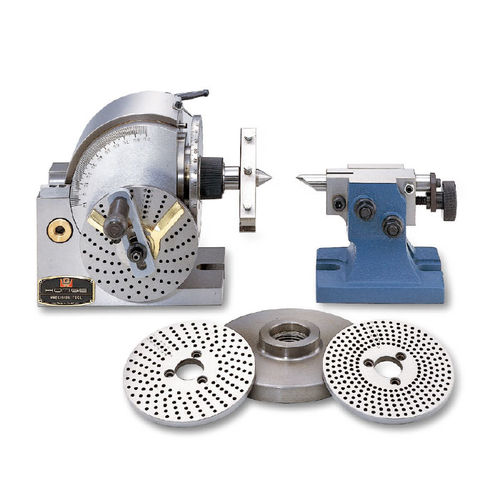

Cabeçote divisor universal BS series

com comando manualbasculantepara máquina-ferramenta

Modelo: BS0, BS-1 A Cabeça Divididora Semi-Universal é um tipo simplificado de Centro de Índice Universal e pode ser utilizada para a divisão directa e indirecta. Não estão incluídos acessórios para a divisão diferencial e trabalho em espiral, mas toda a construção da cabeça divisora e do cabeçote traseiro são idênticos aos do tipo universal. A unidade tem uma Placa Indexadora Directa com 24 buracos que permite a divisão directa de 2, 3, 4, 6, 8, 12 e 24 divisões. Três outras placas de indexação são fornecidas como padrão para facilitar a divisão indirecta de todas as divisões de 2 a 50 e também das divisões mais úteis até 380. Aplicações: fresadoras, prensas de perfuração, trituradoras e mandriladoras. Utilizações: maquinagem das flautas de uma fresa, corte dos dentes de uma engrenagem, fresagem de ranhuras curvas, ou perfuração de um círculo de furos em torno da circunferência de um par.
