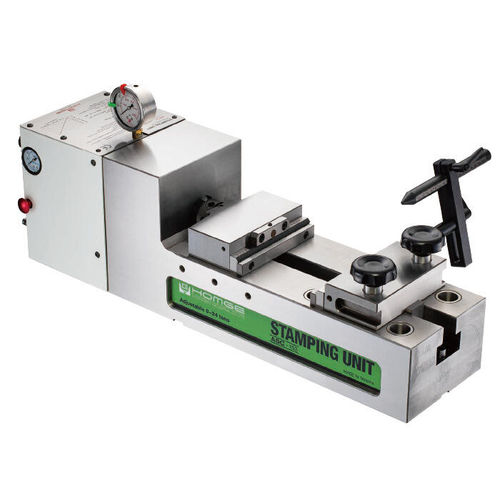

Unidade de estampagem de 5 eixos ASC-153

de metal

Visão geral do produto
Unidade de pré-estampagem para preparação fora da máquina de peças fixadas em morsas 5 eixos. Gera dentes pré-estampados form-fit para garantir fixação segura, maior estabilidade e repetibilidade no usinamento em cinco eixos.

Vantagens / Destaques

• A preparação fora da máquina reduz o tempo de setup e elimina cortes de teste na máquina, permitindo trocas mais rápidas e ritmo de produção estável.
• Dentes form-fit fornecem posicionamento preciso e repetível entre peça e morsa.
• Alto agarre com menor pressão de fixação protege peças de parede fina e acabamentos estéticos, melhorando a estabilidade do processo.

Características

• PREPARAÇÃO FORA DA MÁQUINA — Dentados formados fora da máquina; carregar e cortar imediatamente, reduzindo o tempo de preparação.
• ESTABILIDADE DIMENSIONAL — O posicionamento form-fit resiste a vibrações e deslocamentos em séries longas.
• ALTO AGARRE, BAIXA PRESSÃO — Dentes form-fit que oferecem fixação forte com pressão de aperto reduzida.
• PRESSÃO AJUSTÁVEL — Regulador integrado para ajustar a pressão de pré-mordida conforme material e área de contacto.
• FAIXA DE ESPECIFICAÇÕES — Materiais ≤35 HRC; peças 5–185 mm; força de fixação até 24 t; força de estampagem 0–24000 kg.
• INTEGRAÇÃO DO ECOSSISTEMA — Compatível com morsas 5 eixos HOMGE e placas de ponto zero.

Especificações
Unidade: mm
Modelo | A | B | C | D | E | F | G | H | I | J | K | Stamping Force | Safety Range | Peso (kg)
ASC-153 | 220 | 155.5 | 112.5 | 706 | 741 | 175 | 90 | 15 | 10 | 185.5 | 152.5 | 0-24000 kg | 10 mm | 103

Especificações técnicas

• Modelo: ASC-153
• Unidade de dimensões: mm
• A: 220 mm
• B: 155.5 mm
• C: 112.5 mm
• D: 706 mm
• E: 741 mm
• F: 175 mm
• G: 90 mm
• H: 15 mm
• I: 10 mm
• J: 185.5 mm
• K: 152.5 mm
• Força de estampagem: 0–24000 kg
• Faixa de segurança: 10 mm
• Peso: 103 kg
• Dureza de material recomendada: ≤35 HRC
• Intervalo de tamanho da peça: 5–185 mm
• Pressão de pré-mordida ajustável através de regulador integrado
• Projetada para integrar-se com morsas 5 eixos HOMGE e placas de ponto zero
