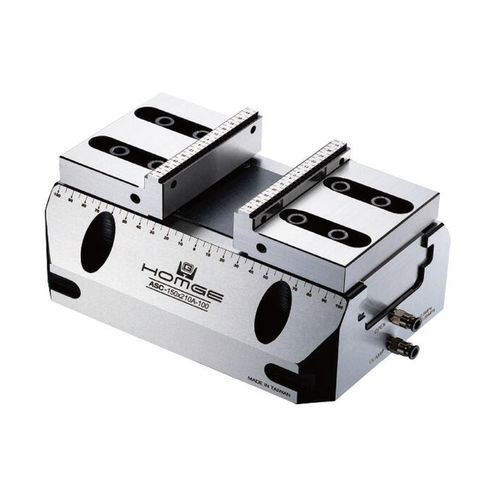

Torno para máquina-ferramenta de 5 eixos ASC-150x210A-100

para retificadorapara fresadorapneumática

Visão geral
Mandíbulas pneumáticas autocentrantes de 5 eixos, concebidas para fixação automatizada em centros de usinagem CNC. Instalação rápida, interface pneumática padrão, repetibilidade ±0,015 mm, mecanismo de mola que mantém a fixação em caso de perda de ar, corpo em aço ligado e mandíbulas endurecidas, mandíbulas reversíveis e de troca rápida para alta flexibilidade.

Vantagens

• Instalação em um dia para aumentar a utilização das máquinas e garantir qualidade de entrega mais consistente.
• Troca com um toque — ativada por botão/sinal; prende ou solta em ≈1,5 s; sem chave, tempo de inatividade reduzido.
• Precisão garantida — repetibilidade ±0,015 mm e força de fixação estável asseguram qualidade uniforme e menos retrabalho.
• Automação plug-and-play — interface pneumática padrão; suporta múltiplas mandíbulas no mesmo CNC e integração fácil com robôs para escalonamento rápido.
• Fixação à prova de falhas — mecanismo de mola mantém a peça segura se houver perda de ar, protegendo pessoal e equipamento.
• Construção durável — corpo em aço ligado e mandíbulas endurecidas mantêm a precisão inicial sob ciclos pesados, reduzindo custos de manutenção.
• Fixação flexível — mandíbulas reversíveis e de troca rápida adaptam-se rapidamente a peças variadas e permitem futuras expansões.

Especificações (tabela)
Modelo | A | B | C | C1 | E | F | H | J | J1 | K | K1 | K2 | L | O | Q | Q1 | Peso (kg)
ASC-150x210A-100 | 112 | 77 | 59 | 64 | M6 | 210 | 150 | 2.5 | 9.5 | 32 | 35 | 23 | 100 | 80 | 125 | 125 | 17.5

Acessórios

• Acessórios padrão: 4 parafusos de posicionamento.
• Acessórios opcionais: placa de conexão.

Características / Especificações técnicas

• Material do corpo: S50C.
• Dureza das mandíbulas: HRC 48-50.
• Unidades: mm.
• Repetibilidade: ±0,015 mm.
• Tempo de aperto/liberação: ≈1,5 s (ativado por sinal).
• Mecanismo de segurança: mola que mantém a fixação na ausência de ar.
• Modelo de exemplo: ASC-150x210A-100.
• Peso (modelo indicado): 17,5 kg.
