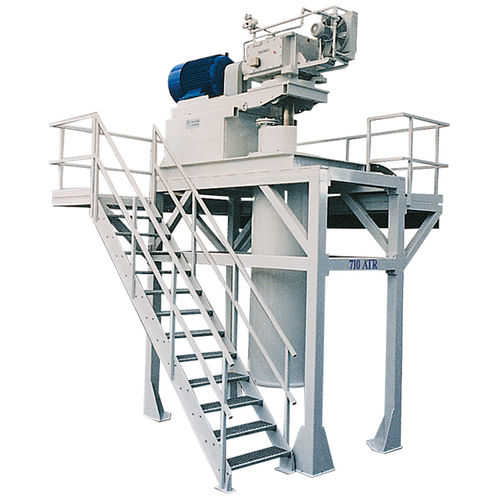

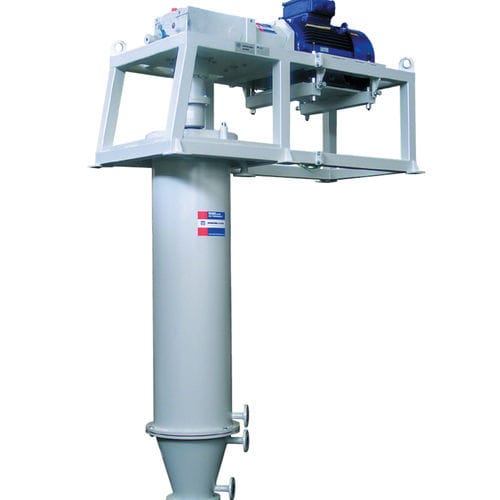

Moinho para produto pulverulento ATR

PAde facasvertical

O moinho de meios de agitação vertical é composto por uma câmara de moagem cilíndrica preenchida com esferas de moagem com alguns milímetros de diâmetro. A proporção entre as esferas de moagem e o produto é ajustada de forma a que os espaços entre as esferas fiquem precisamente preenchidos com o produto. Devido ao pequeno tamanho das esferas de moagem, a granulometria do material de alimentação não deve exceder os 100 µm. O eixo do agitador, com os seus braços, mergulha no leito de material e esferas de moagem e é colocado em rotação lenta por uma unidade de engrenagens ligada a um motor. Moinho de meios a seco para produtos superfinos com finessas de aproximadamente 80 % < 2 µm e uma elevada área superficial específica Carcassa do moinho de parede dupla para permitir o arrefecimento a água O moinho opera em modo de circuito com classificadores ultrafinos Hosokawa Alpine Turboplex Princípio de funcionamento A velocidade periférica dos braços do agitador é de cerca de 2,5 – 3 m/s. A velocidades tão baixas, a energia introduzida pelo agitador é transmitida principalmente por atrito para o leito de material. Um parafuso de descarga na extremidade inferior do moinho extrai simultaneamente a mistura de esferas de moagem e produto. As esferas de moagem são separadas por uma crivadora e devolvidas ao moinho. Devido aos elevados valores de finura produzidos pelo moinho, praticamente todos os produtos apresentam uma forte tendência para se depositar, pelo que é necessário adicionar um adjuvante de moagem. Características Valores de finura máximos até 90% < 2 µm com uma etapa de classificação a jusante Elevada capacidade em relação ao tamanho da máquina, aprox. 200 kW/m³ de esferas Conceção compacta Moagem sem ferro, elevado grau de brancura Baixa velocidade periférica, utilização ótima da energia, funcionamento extremamente fiável
