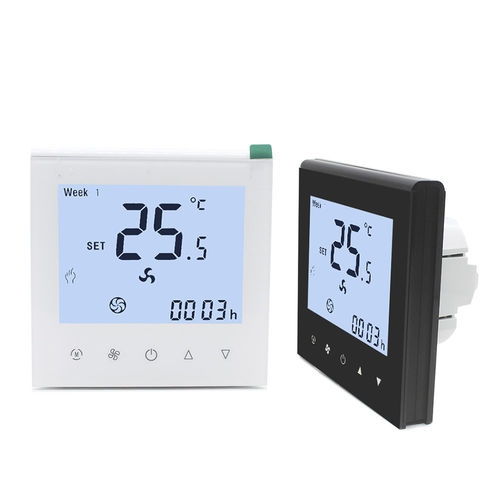

Termostato NTC HTW-WF11-FC
240 Vcaem material plásticoIP20

Termostato NTC - HTW-WF11-FC - Hotowell International Co., Limited - 240 Vca / em material plástico / IP20
Termostato NTC - HTW-WF11-FC - Hotowell International Co., Limited - 240 Vca / em material plástico / IP20
Termostato NTC - HTW-WF11-FC - Hotowell International Co., Limited - 240 Vca / em material plástico / IP20 - imagem - 2
Termostato NTC - HTW-WF11-FC - Hotowell International Co., Limited - 240 Vca / em material plástico / IP20 - imagem - 3
Guardar nos favoritos
Comparar

Características

Tecnologia
NTC
Tensão de alimentação
240 Vca
Material
em material plástico
Grau de proteção
IP20, resistente às chamas
Aplicações
de ambiente, para HVAC, para controle da velocidade do ventilador, para ventiloconvector
Outras características
digital, sem fio
Temperatura

MÍN: 5 °C
(41 °F)

MÁX: 99 °C
(210 °F)

Corrente máxima de comutação

3 A, 5 A

Tensão máxima de comutação

MÍN: 95 V

MÁX: 240 V

Temperatura de processo

MÍN: -5 °C
(23 °F)

MÁX: 45 °C
(113 °F)

Descrição

O termostato de bobina de ventilador Smart Wifi da série HTW-WF11-FC é amplamente utilizado em ambientes como casas, edifícios residenciais, escolas, hotéis, hospitais, escritórios e etc. para manter uma temperatura ambiente ideal. O termostato da sala FCU da série HTW-WF11-FC é amplamente utilizado no sistema Fan Coil Unit, que controla os ventiladores e as válvulas de zona motorizadas de aquecimento / resfriamento do ar condicionado central, incluindo aplicações de sistema de 2 tubos e sistema de 4 tubos. Existem opções disponíveis que incluem Wifi, Modbus ou cartão-chave, sensor externo, etc. Instalação - Certifique-se de que a alimentação eléctrica está desligada! Tente ligar o seu sistema de aquecimento/arrefecimento alterando a temperatura. Se não conseguir que o sistema se ligue em 5 minutos, saberá que a alimentação está desligada. - Retire a placa frontal de instalação rodando-a e puxando-a suavemente e, em seguida, ligue os fios de alimentação de tensão/saída de carga/sensor externo (se existir), respetivamente, aos terminais adequados. - Fixar a placa de instalação na caixa de derivação eléctrica com os parafusos incluídos na caixa. - Fixar a parte do visor do termóstato e a placa frontal de instalação através da ranhura. (Processo de instalação concluído)

---
