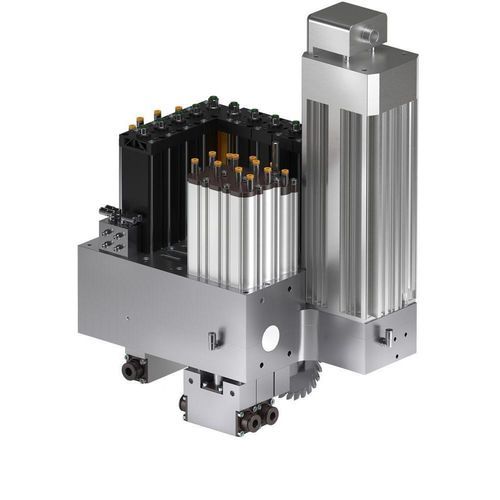

Cabeçote de mandrilar de fusos múltiplos BHZ

de alta velocidadepara trabalhar metal

Visão geral do produto
Os cabeçotes de furação BHZ, projetados e fabricados pela HSD Mechatronics, constituem uma linha modular multi-eixo configurável com arranjos de fusos verticais (V), horizontais (H) e de lâmina (B). Indicados para furação e usinagem em vários materiais; a página do produto inclui a tag Wood e menciona aplicabilidade a metais e materiais industriais gerais.

Aplicações

• Usinagem e furação industrial de metais
• Trabalho em madeira e furação de painéis (marcado como Wood)
• Operações gerais de furação multi-eixo em materiais diversos

Acessórios

• Pacote de válvulas solenóides em 10/12/16/18/22/26/28 posições (BHC line / BHZ line)

Ficha técnica
Configuração (V = fusos verticais / H = horizontais / B = lâmina): 4÷20 / 0÷9 / 0÷2
Fusos verticais: velocidade máxima [RPM]: 6000
Fusos verticais: curso [mm]: 60 / 75
Fusos: passo [mm]: 32
Fusos verticais: conexão: Ø10
Fusos horizontais: velocidade máxima [RPM]: 6000
Fusos horizontais: curso [mm]: 75
Lâmina: velocidade máxima [RPM]: 7500
Lâmina: curso [mm]: 60
Refrigeração líquida: Não
Lubrificação: Manual, opção automática disponível
Unidade remota de eletroválvulas: Opcional
Peso [kg]: 60

Características / especificações técnicas

• Configuração (V / H / B): 4÷20 / 0÷9 / 0÷2
• Velocidade máxima fusos verticais: 6000 RPM
• Curso fusos verticais: 60 mm ou 75 mm
• Passo dos fusos: 32 mm
• Conexão fusos verticais: Ø10
• Velocidade máxima fusos horizontais: 6000 RPM
• Curso fusos horizontais: 75 mm
• Velocidade máxima lâmina: 7500 RPM
• Curso lâmina: 60 mm
• Refrigeração líquida: Não
• Lubrificação: Manual, opção automática disponível
• Unidade remota de eletroválvulas: Opcional
• Peso: 60 kg
