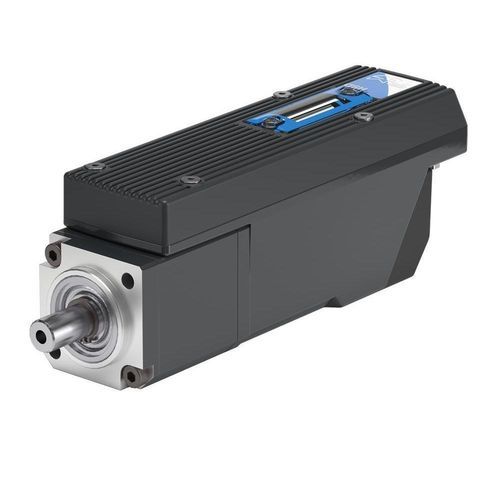

Servomotor 24 V SM137

compactoindustrialCANopen

Visão geral
O SM137 é um motor inteligente compacto projetado e fabricado pela HSD para aplicações de usinagem e acionamento integradas em ambientes industriais. Mantém o envelope mecânico de 40 x 60 mm e disponibiliza variantes de velocidade e torque com interfaces fieldbus para integração em sistemas de automação.

Materiais aplicáveis

• Vidro
• Madeira
• Pedra
• Compósito

Dados técnicos (variantes)
Modelo | SM137 - 100W | SM137 - 100W | SM137 - 100W
Dimensão do corpo [mm] | □ 40 x 60 | □ 40 x 60 | □ 40 x 60
Velocidade máxima de saída [rpm] | 800 | 625 | 200
Torque nominal de saída S1 [Nm] | 1,5 | 2 | 6,2
Potência S1 [W] | 100 | 100 | 100
Tensão nominal [V] | 24 | 24 | 24
Tensão lógica [V] | 24 | 24 | 24
Relação de caixa | 1:6.25 | 1:8 | 1:25
Fieldbus | EtherCAT - CANopen - RS485 | EtherCAT - CANopen - RS485 | EtherCAT - CANopen - RS485
Freio | Não | Não | Não
Peso [kg] | 1 | 1 | 1

Principais características técnicas

• Modelo: SM137
• Potência S1: 100 W
• Corpo compacto: 40 x 60 mm (quadrado)
• Velocidades disponíveis: 800 / 625 / 200 rpm conforme variante
• Torque nominal S1 por variante: 1,5 / 2 / 6,2 Nm
• Tensões: 24 V (alimentação e lógica)
• Relações de caixa disponíveis: 1:6.25, 1:8, 1:25
• Interfaces de fieldbus: EtherCAT, CANopen, RS485 para integração com PLCs e controladores de movimento
• Freio: não integrado (possibilidade de freio externo)
• Peso aproximado: 1 kg
