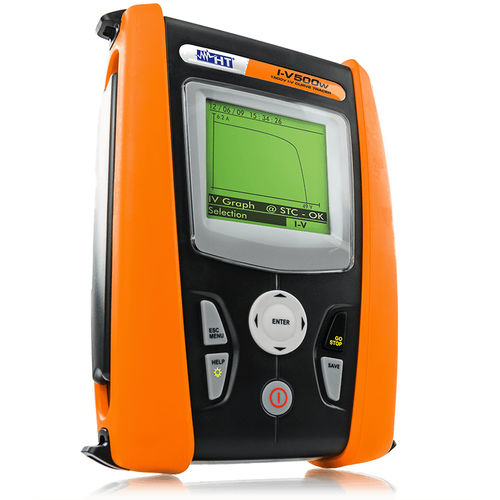

Aparelho de inspeção para módulos fotovoltaicos I-V500w

elétricoI-V

Traçador de curvas I-V para manutenção e resolução de problemas de sistemas fotovoltaicos. Medição da curva I-V de um ou mais módulos ou de uma cadeia completa até 1500V/10A Medição da tensão de circuito aberto e da corrente de curto-circuito Voc/Isc Base de dados de 30.000 módulos fotovoltaicos selecionáveis O I-V500w permite a deteção em campo da Curva I-V e dos principais parâmetros caraterísticos tanto de um único módulo como de cadeias de módulos para instalações fotovoltaicas até um máximo de 1500V e 10A ou 1000V e 15A. Para a medição da Curva I-V, o I-V500w gere uma base de dados interna dos módulos, que pode ser actualizada a qualquer momento pelo utilizador e a comparação entre os dados medidos e os valores nominais permite avaliar imediatamente se o string ou o módulo cumprem os parâmetros de eficiência declarados pelo fabricante. A Curva I-V pode ser medida também descentralizando a medição da irradiação e da temperatura através da unidade remota opcional SOLAR02, utilizando a ligação por radiofrequência (RF) com a unidade principal. Também para o I-V500w, o ecrã no final do teste da Curva I-V é uma indicação clara sobre a conformidade com as especificações declaradas pelo fabricante do painel. Funções Traçado da curva I-V de módulos e strings PV - 1500V/10A - 1000V/15A Teste rápido IVCK para medir Voc e Isc em módulos e strings FV - VOC 1500V / ISC 15A Memória interna - 249 curvas I-V Utilização da unidade remota SOLAR-02 com ligação USB \ RF - RF Gestão personalizada da base de dados interna dos módulos FV - 30 interna / 30.000 no software/aplicação Medição da temperatura da célula e do ambiente Medição da irradiação direta (frontal) com célula de referência - Tabela de resumo dos principais parâmetros eléctricos
