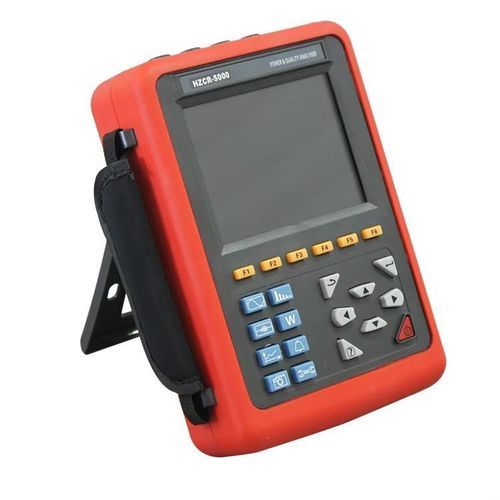

Analisador elétrico HZCR-5000 PQA

de qualidade da energiade mãodigitais

O analisador de qualidade de energia HZCR-5000 é um instrumento de teste abrangente projetado para testes de campo de sistemas trifásicos. É multifuncional, inteligente e fácil de usar, com uma grande tela LCD de alta resolução, interface bilíngue (chinês e inglês) e uma estrutura à prova de choque. Mede corrente de 4 canais (trifásico ABC e neutro), tensão de 4 canais (trifásico ABC e neutro para terra), valores de pico de corrente e tensão, valores máximos/mínimos durante um período, fator de desequilíbrio trifásico, cintilação de tensão de curto prazo, fator K do transformador, potência ativa, reativa e aparente, fator de potência, fator de deslocamento de potência, distorção harmônica total e harmônicos. Exibe formas de onda em tempo real e gráficos de barras de relação harmônica, captura dinamicamente mudanças instantâneas em tensão e corrente, monitora a corrente de irrupção e gera listas de alarmes e gráficos de tendências para o registro de dados a longo prazo. Introdução: O HZCR-5000 adota uma arquitetura de processador duplo DSP + ARM. O DSP lida com a aquisição de dados e o processamento de algoritmos, enquanto o ARM gerencia os protocolos de comunicação e a interface do usuário. A aquisição de sinal analógico é realizada por dois chips AD7655 (16 bits, amostragem síncrona de 4 canais, até 1 MSPS), garantindo precisão e integridade. A tela LCD colorida de 5,6 polegadas (640 x 480) fornece visualização clara de fase, forma de onda, diagrama vetorial e relação harmônica. A memória flash integrada armazena 60 capturas de tela, 150 formas de onda transitórias e 12.800 registros de alarmes. O modo de detecção de corrente de irrupção captura formas de onda por 100 segundos. Um cartão de memória de 2G registra curvas de tendência, armazenando dados por até 300 dias. Funções: - Exibição de forma de onda em tempo real (4 canais de tensão/4 de corrente) - Valores RMS verdadeiros de tensões e correntes - Componentes CC de tensões - Valores de pico de corrente e tensão - Valores RMS mínimos e máximos de meio ciclo - Exibição de diagrama fasorial - Medição de cada harmônico até a 50ª ordem - Gráficos de barras mostram relações harmônicas - Distorção harmônica total (THD) - Potência ativa, reativa, aparente (por fase e cumulativa) - Energia ativa, reativa, aparente (por fase e cumulativa) - Fator K do transformador - Fatores de potência (PF) e de deslocamento (DPF ou COSΦ) - Cintilação de tensão de curto prazo (PST) - Desequilíbrio trifásico (corrente e tensão) Funções avançadas: - Função de captura transitória: Monitora mudanças instantâneas em tensão/corrente da rede elétrica, incluindo flutuações, picos, quedas, interrupções, sobretensão, corrente de impacto e distorção instantânea. Armazena 150 conjuntos de formas de onda transitórias. - Monitoramento de corrente de partida: Monitora corrente de irrupção e de partida, exibe curva de aumento/queda RMS, curva de envoltória e forma de onda de 4 canais de corrente/tensão. Registra aproximadamente 100s após o disparo. - Registro e armazenamento de gráficos de tendências: Armazena todos os parâmetros de teste, 50 harmônicos de tensão, 50 harmônicos de corrente, cria curvas de tendência. Registra até 300 dias (20 parâmetros a cada 5 segundos). - Função de alarme: Define valores limite, monitora excessos, gera registros de alarmes (tensão, corrente, desequilíbrio, relação harmônica, frequência, potência ativa, THD). Configura 40 alarmes diferentes, até 12.800 registros. - Função de captura de tela: Qualquer tela pode ser salva (até 60), registra automaticamente o tempo e o modo de teste. - Função de comunicação: Conexão USB ao computador, software de monitoramento exibe forma de onda, lê forma de onda transitória, gráfico de tendências, registro de alarmes, capturas de tela. - Função de configuração: Configura hora/data, contraste/brilho da tela, cores de curva de fase, tipo de conexão, relações de sensor/tensão, idioma do menu (chinês/inglês). - Menu de ajuda: Ajuda em chinês/inglês em cada etapa da operação. Especificações técnicas: - Temperatura de operação: -10°C~40°C - Umidade relativa: <80% - Tensão fase-neutro: 1.0V~1000V - Tensão fase-fase: 1.0V~2000V - Corrente: 10mA~6000A (dependendo da pinça) - Frequência de rede: 40Hz~70Hz - Fonte de alimentação: Bateria de íon de lítio recarregável 9.6V, carregador de backup - Tela: Tela LCD colorida, 640x480, 5.6 polegadas - Dimensões do instrumento: 240mm x 170mm x 68mm - Peso: Host: 1.6kg (com bateria); Total com embalagem: cerca de 9.2kg - Canais: 4U/4I - Parâmetros medidos: W, VA, Var, PF, DPF, cosΦ, tanΦ, Wh, Varh, Vah - Ordem harmônica: 0~50 - Registro de tendências: 300 dias (20 parâmetros, a cada 5 segundos) - Registros de alarmes: 12.800 conjuntos - Capacidade de captura de tela: 60 - Idioma do menu: Inglês/Chinês - Comunicação: USB - Segurança: IEC 61010 1000V Cat III / 600V CAT IV, IEC61010-031, IEC61326, Grau de poluição: 2
