Analisador de sinal HZCR-5230

de monitoramentopara rede elétricapara redes elétricas trifásicas

Descrição

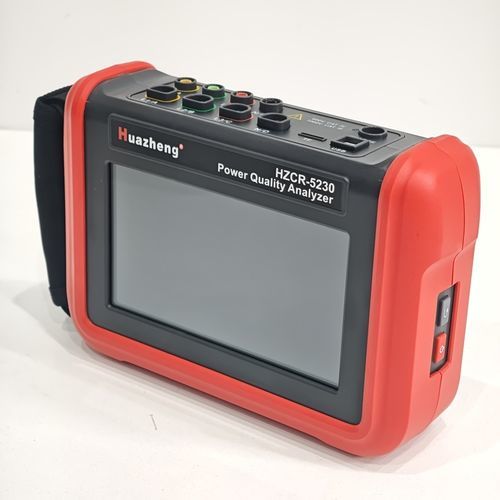

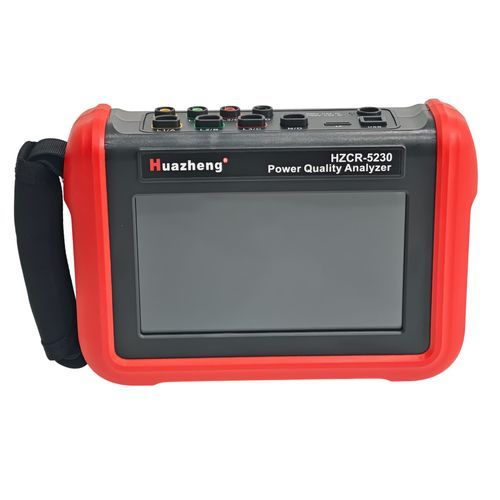

O Huazheng HZCR-5230 é um analisador portátil de qualidade de energia projetado para uso em campo em subestações e instalações industriais. Mede simultaneamente 3 canais de tensão e 4 canais de corrente com precisão classe 0,5 e cumpre as categorias de segurança IEC-61010 (CAT III 1000 V / CAT IV 600 V). Captura formas de onda em tempo real, diagramas de fase e valores TRMS, armazenando dados para análise posterior.

Principais funcionalidades

• Medida simultânea: 3 canais de tensão + 4 canais de corrente.
• Análise harmónica até a 51.ª ordem com ângulo de fase por harmónico e THD por fase.
• Deteção de eventos: flutuação (flicker), afundamentos (sags), sobretensões (swells), correntes de arranque e desequilíbrio trifásico.
• Testes com um único botão: teste fase tensão-corrente, verificação da relação de espiras e medição CC para agilizar inspeções.
• Armazenamento e exportação: 8 GB interno, expansível até 32 GB; exportação via USB para PC.
• Interface e proteção: ecrã tátil a cores de 7 polegadas com alternância inglês/chinês; capa antivibração com dupla isolação.
• Alimentação: bateria de lítio recarregável 7.4 V, 5200 mAh para operação prolongada em campo.

Especificações técnicas

• Modelo: HZCR-5230 • Marca: Huazheng
• Precisão: Classe 0,5
• Canais: 3 canais de tensão, 4 canais de corrente
• Faixa tensão AC: 0,001 V ~ 1000 V
• Faixa tensão DC: 0,1 V ~ 1000 V
• Faixa de frequência: 40 Hz ~ 70 Hz
• Análise harmónica: até a 51.ª ordem (por fase) com medição de ângulo
• THD: por fase até 51 ordens
• Memória: 8 GB interna, expansível até 32 GB
• Impedância de entrada (tensão): 1 MΩ
• Corrente de trabalho: aprox. 490 mA
• Indicador de bateria e desligamento automático: indicador de nível de bateria; desligamento automático configurável (15/30/60 min)
• Resistência dielétrica: circuito e carcaça suportam 3700 V / 50 Hz AC por 1 minuto
• Isolamento: ≥ 10 MΩ entre circuito e carcaça
• Estrutura: dupla isolação com revestimento antivibração
• Normas de segurança: IEC-61010 (CAT III 1000 V / CAT IV 600 V), IEC-61010-03, IEC-61326
• Peso: aprox. 8 kg (inclui acessórios)
• Comunicação: USB

Sensores de corrente e faixas
O instrumento suporta até 6 sensores de corrente intercambiáveis para se adaptar a painéis compactos e a sistemas de barramento de grande porte. Tipos e faixas típicas:

• Sensores de pinça: aberturas ex.: Ø8 mm, 32×40 mm, Ø50 mm — faixas AC conforme modelo (p.ex. 10 mA ~ 10 A; 0,1 A ~ 100 A; 1 A ~ 1000 A).
• Bobina flexível: faixa AC típica 10 A ~ 6000 A para condutores de grande seção.
• Sensor DC (ex.: 35AD): faixa DC exemplo 0,1 A ~ 1000 A.

Observações
Desenhado para operação robusta em campo: carcaça resistente, revestimento antivibração, interface multilíngue (inglês/chinês) e autonomia adequada para campanhas de medição prolongadas. Acessórios e configurações de sensores conforme opção de encomenda.
