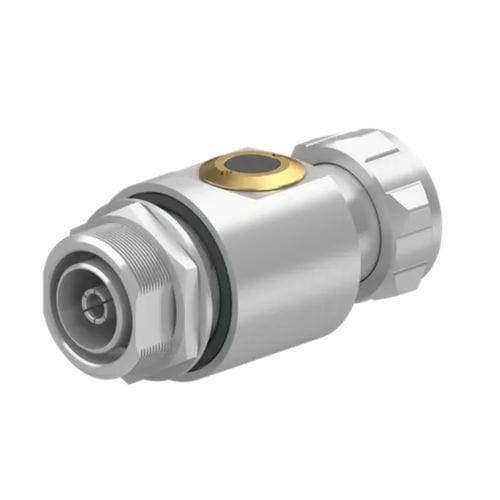

Dispositivo de proteção contra surtos quarto de onda 3407.41.0051

coaxial

Tensão residual reduzida em 80 % em relação aos tipos standard da série 3400 Redução da energia residual superior a 99,9 % em relação às séries 3401 e 3402 Bloqueio DC no lado protegido do dispositivo Disponível para aplicações de 70 MHz a 18 GHz Perda de retorno de 20 dB mín. e perda de inserção de 0,2 dB máx. Design de banda larga Design economizador de espaço Funcionamento multibanda Especificações Configuração do produto Conectores do caminho principal - Porta 1: não protegida, ficha 7/16 (macho) Porta 2: protegida, tomada 7/16 (fêmea) Montagem e ligação à terra - MH110 (montagem em anteparo), M6 (parafuso) Lado da antepara - lado protegido Conceção em linha - SIM O EMP pode ser instalado ao contrário - SIM Interface e dados do material Material da caixa / revestimento - Latão / revestimento SUCOPLATE (R) Contacto central, material / revestimento - Orifício 1: latão / prateado Orifício 2: Bronze / Prata Dados eléctricos Impedância - 50 Ω Quadro de frequências - 690 MHz a 2700 MHz Perda de retorno típica - 23 dB Perda de inserção típica - 0.1 dB Quadro de potência CW - 500 W PIM 3ª ordem - -155 dBc tip. Energia de impulso residual (tip.) - 0.03 µJ (impulso de ensaio 4 kV 1,2/50 µs; 2 kA 8/20 µs) Capacidade de tratamento de corrente de pico - 25 kA simples, 20 kA múltiplos (impulso de teste 8/20 µs) Faixas eléctricas Gama de frequências - 690 MHz ... 2500 MHz Perda de retorno típica - 26 dB Perda de inserção - 0.1 dB Potência média / pico - 500 W / - PIM de 3ª ordem - -150 dBc tip. Observações eléctricas Tubo de gás - Sem CC / em curto-circuito QW ou LC Dados mecânicos Peso - 430 g Ciclos de acoplamento - 500
